Назначение

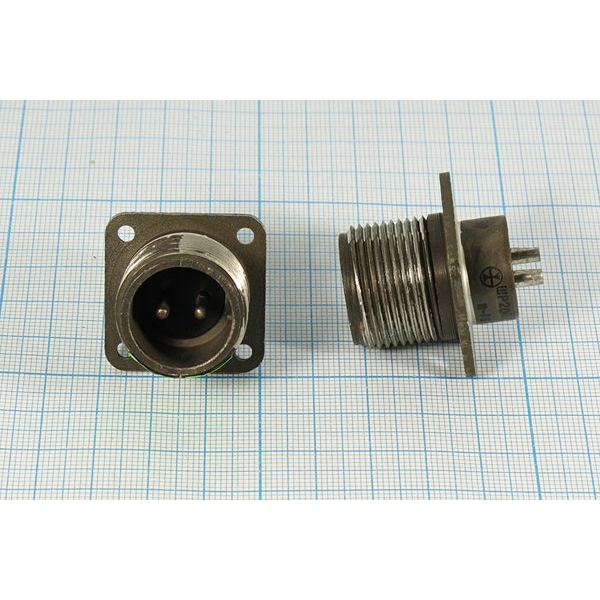

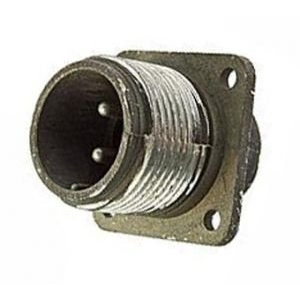

ШР20П2ЭШ6 — вилка низкочастотного цилиндрического соединителя серии ШР, приборная (блочная) без патрубка. По имеющемуся описанию изделие выпускалось примерно в 2013–2016 годах. Оно предназначено для надёжного соединения электрических цепей в электро- и радиоаппаратуре.

Вилка используется для соединения и разъединения проводов, кабелей, узлов и блоков в радиоэлектронной, радиотехнической и контрольно-измерительной аппаратуре. Артикул товара — 9063, категория — ШР20.

Применение и условия эксплуатации

Соединитель подходит для внутреннего монтажа в климатическом исполнении УХЛ2. Допустимо наружное применение при защите от дождя, пыли и солнца. В карточке товара указан год 2016; производитель в предоставленных данных не указан.

Изделие рассчитано на эксплуатацию при температуре от -60 до +60 °C, с перегревом контактов до +110 °C. В описании также указаны устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате и ударные нагрузки до 5000 метров в секунду в квадрате.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные в имеющемся описании товара.

• Количество контактов — 2, диаметр контактов — 2,5 мм.
• Максимальное напряжение — 850 В, амплитудное значение.
• Рабочая частота — до 3 МГц для постоянного и переменного тока.
• Ток на контакт — до 25 А, на соединитель — до 50 А.
• Сочленение — резьбовое, поляризация — одношпоночная.
• Монтаж — пайкой, контакты — с серебряным или никелевым покрытием.
• Наработка — минимум 1000 часов и 500 циклов соединений.

Особенности конструкции

Вилка относится к приборному (блочному) исполнению без патрубка. Резьбовое сочленение и одношпоночная поляризация обеспечивают ориентированное подключение, а пайка применяется при монтаже контактов. Контакты могут иметь серебряное или никелевое покрытие.

Заявленная наработка составляет не менее 1000 часов и 500 циклов соединений. Для наружного применения необходимо защищать соединитель от дождя, пыли и солнца; основное назначение изделия — внутренний монтаж в аппаратуре соответствующего климатического исполнения.
