Назначение

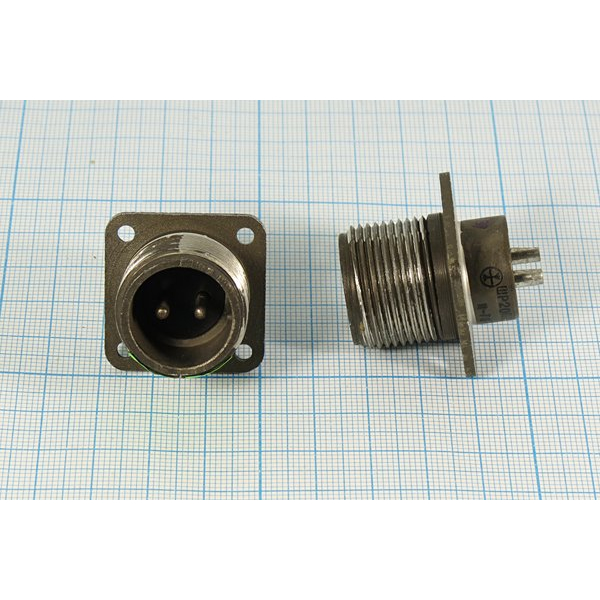

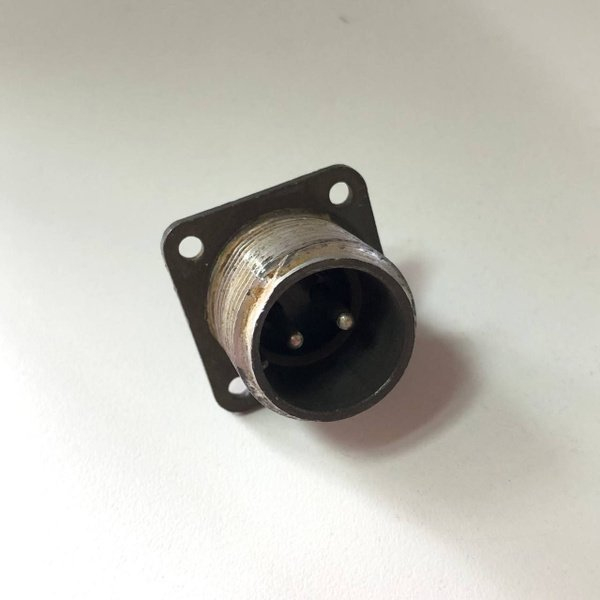

ШР20П2ЭШ6 — цилиндрический низкочастотный соединитель приборного типа без патрубка производства НПО «Каскад». Изделие относится к категории ШР20, имеет артикул 51116 и, согласно данным каталога, прошло ОТК в 2024 году. Это вилка с условным размером корпуса 20 и двумя контактами диаметром 2,5 мм.

Соединитель предназначен для объёмного монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В амплитудного значения. Его применяют для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Конструкция и подтверждённые особенности

Вилка выполнена в приборном исполнении без патрубка и рассчитана на объёмный монтаж внутри аппаратуры. В конструкции предусмотрены резьбовое сочленение и одношпоночная поляризация, что обеспечивает ориентированное подключение.

• цилиндрический низкочастотный соединитель приборного типа без патрубка;
• условный размер корпуса — 20;
• количество контактов — 2;
• диаметр контактов — 2,5 мм;
• резьбовое сочленение;
• одношпоночная поляризация;
• климатическое исполнение УХЛ.

Электрические и эксплуатационные характеристики

По электрическим параметрам соединитель рассчитан на цепи постоянного и переменного тока частотой до 3 МГц и напряжением до 850 В амплитудного значения. Сопротивление контактов составляет не более 1,0 мОм, сопротивление изоляции — не менее 5000 МОм.

• Рабочая частота: до 3 МГц.
• Рабочее напряжение: до 850 В амплитудного значения.
• Сопротивление контактов: не более 1,0 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Температура эксплуатации: от минус 60 до плюс 60 градусов Цельсия, в описании указана смена до плюс 110 градусов Цельсия.
• Вибрационные нагрузки: диапазон от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Ударные нагрузки: с ускорением до 5000 метров на секунду в квадрате.
• Наработка: 5000 часов и 500 сочленений-расчленений.
• Срок сохраняемости: 15 лет.

Применение и условия монтажа

ШР20П2ЭШ6 применяется для внутреннего монтажа в электро- и радиоаппаратуре в климатическом исполнении УХЛ. Соединитель используют для коммутации проводов, кабелей, узлов и блоков, в том числе при объёмном монтаже внутри приборов и блоков.

Внутренний и наружный монтаж

Основное назначение изделия — внутренний монтаж. Допускается наружный монтаж при условии защиты соединителя от дождя, пыли и солнечного излучения. Для эксплуатации вне защищённого объёма необходимо учитывать эти ограничения и обеспечивать соответствующую защиту.

Эксплуатационные ограничения

При использовании следует соблюдать подтверждённые параметры: напряжение до 850 В амплитудного значения, частоту до 3 МГц, температурный диапазон от минус 60 до плюс 60 градусов Цельсия и указанные вибрационные и ударные нагрузки. Изделие рассчитано на 500 сочленений-расчленений и наработку 5000 часов.
