Назначение и область применения

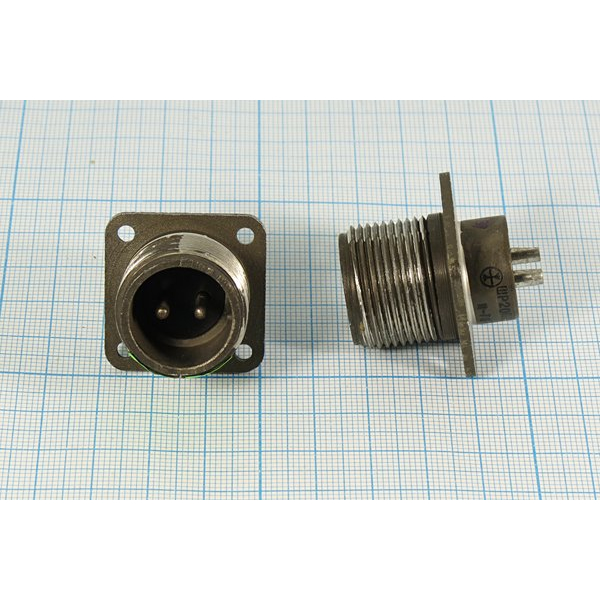

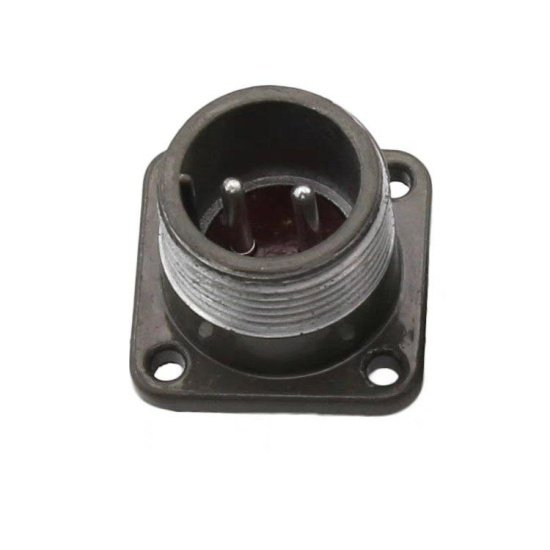

Вилка ШР20П2ЭШ6 представляет собой цилиндрический негерметичный низкочастотный электрический соединитель общего назначения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В (амплитудное значение). Соединитель применяется в качестве приборной (блочной) части разъёмного контактного узла в стационарной и судовой аппаратуре, включая средства связи, системы управления и измерительную технику.

Конструктивное исполнение с прямыми выводами и блочным способом крепления позволяет устанавливать вилку непосредственно на корпус прибора или панель, что обеспечивает надёжное фиксированное положение ответной части соединения. Изделие рассчитано на многократное сочленение и расчленение с ответной розеткой в течение всего срока эксплуатации.

Конструкция и электрические параметры

Вилка имеет двухконтактную схему с диаметром контакта 2,5 мм. Корпус условного размера 20 выполнен без патрубка, сочленение с розеткой — резьбовое, с одношпоночной поляризацией, исключающей неправильное соединение. Контакты монтируются методом пайки, изолятор изготовлен из карболита или аналогичного диэлектрического материала, стойкого к механическим и температурным воздействиям.

Символ «Э» в обозначении указывает на специальную конструкцию концевой гайки патрубка, рассчитанную на работу с экранированными кабелями и проводами. Это свойство особенно важно при монтаже в оборудовании, чувствительном к электромагнитным помехам, где требуется непрерывность экранирующей оплётки от кабеля до корпуса соединителя.

Основные электрические характеристики

• Количество контактов — 2
• Диаметр контакта — 2,5 мм
• Рабочий ток на один контакт — до порядка 25 А
• Максимальный суммарный ток на соединитель — до 50 А
• Рабочее напряжение — до 850 В переменного и постоянного тока
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм
• Сопротивление контактов — порядка единиц миллиом

Условия эксплуатации и особенности монтажа

Изделие относится к климатическому исполнению УХЛ и предназначено для внутреннего и наружного монтажа при условии дополнительной защиты от прямого воздействия пыли и влаги. Соединитель сохраняет работоспособность в широком диапазоне температур: нижний предел составляет приблизительно −60 °C, верхний — около +60 °C, а при перегреве контактов допустимый максимум может достигать порядка +110 °C.

При монтаже следует учитывать, что вилка не является герметичной, поэтому при эксплуатации в условиях повышенной влажности или запылённости требуется размещение в защитных кожухах, корпусах или отсеках оборудования. Пайка контактов выполняется стандартными методами с соблюдением температурных режимов, рекомендованных для изоляторов из карболита. Резьбовое сочленение обеспечивает надёжную фиксацию и защиту от самопроизвольного разъединения при вибрационных нагрузках, характерных для судового и промышленного оборудования.

Применение вилки ШР20П2ЭШ6 целесообразно в цепях, где требуется компактный блочный разъём с высокой токовой нагрузкой на контакт и стабильным переходным сопротивлением. Благодаря конструктивным особенностям и совместимости с экранированными кабелями, изделие находит применение как при производстве новой аппаратуры, так и при ремонте и модернизации существующих устройств, включая оборудование, выпущенное в 90-е годы.
