Назначение

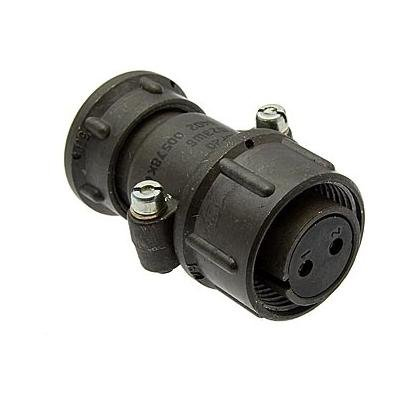

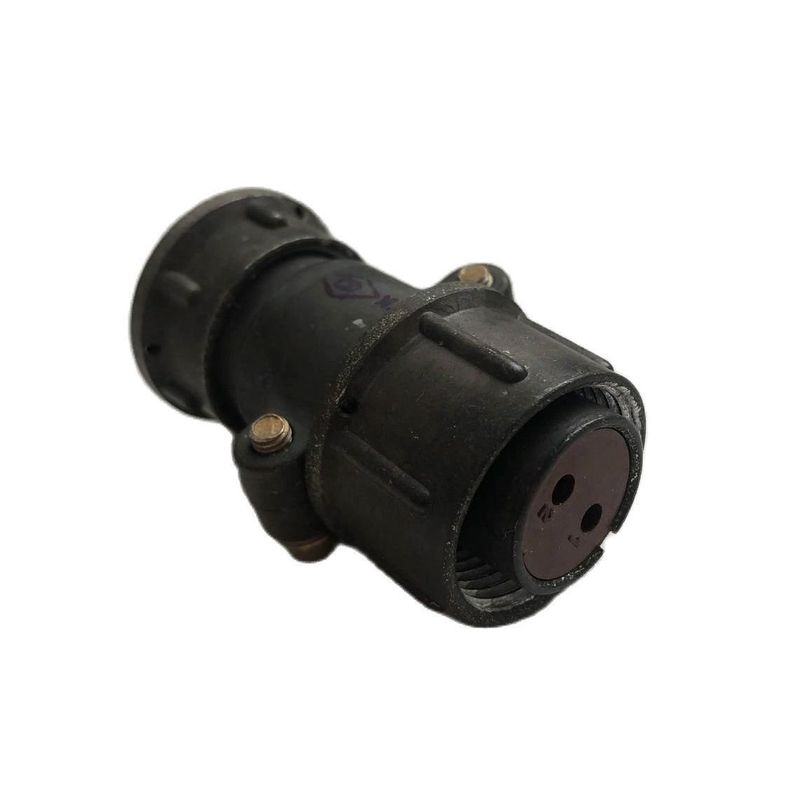

ШР20П2ЭШ6 — это двухконтактная негерметичная кабельная розетка серии ШР, выпускаемая производителем Каскад. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в электро- и радиоаппаратуре. Розетка применяется там, где требуется надёжное соединение и разъединение цепей, в том числе при работе с экранированными кабелями.

Конструкция розетки включает прямой патрубок и гайку для экранированного кабеля. Это позволяет использовать изделие в схемах, где необходима защита от электромагнитных помех и где предъявляются повышенные требования к экранированию соединительной линии.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Значения указаны в соответствии с описанием производителя и не подлежат расширенному толкованию.

• Количество контактов — 2.
• Диаметр контактов — 2,5 мм.
• Рабочее напряжение — до 850 В.
• Максимальная токовая нагрузка на одиночный контакт — 35 А.
• Рабочий ток на контакт — до 25 А.
• Общая максимальная токовая нагрузка — до 50 А.
• Материал корпуса — алюминиевый сплав АЛ-11.
• Материал изоляторов — прессматериал карболит К-211-3.
• Материал контактов — бронза БрОЦ4-3 с покрытием серебром или никелем в зависимости от модели.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.

Указанные параметры определяют область применения изделия и допустимые режимы его эксплуатации. Превышение приведённых значений тока и напряжения не допускается, так как это может привести к нарушению работы соединителя и повреждению контактов.

Применение и особенности конструкции

Розетка ШР20П2ЭШ6 используется для соединения и разъединения электрических цепей в составе электро- и радиоаппаратуры. Благодаря прямому патрубку и гайке для экранированного кабеля изделие подходит для монтажа с экранированными кабелями и обеспечивает надёжное соединение в различных условиях эксплуатации.

Негерметичное исполнение означает, что розетка не предназначена для работы в среде с повышенной влажностью, прямым воздействием воды или агрессивных жидкостей. При монтаже следует учитывать это ограничение и предусматривать соответствующую защиту узла соединения.

Материалы корпуса, изоляторов и контактов подобраны с учётом механических и электрических нагрузок: алюминиевый сплав АЛ-11 обеспечивает прочность корпуса, карболит К-211-3 выполняет роль изолятора, а бронза БрОЦ4-3 с гальваническим покрытием повышает стойкость контактов к окислению и износу.

Совместимость и ответная часть

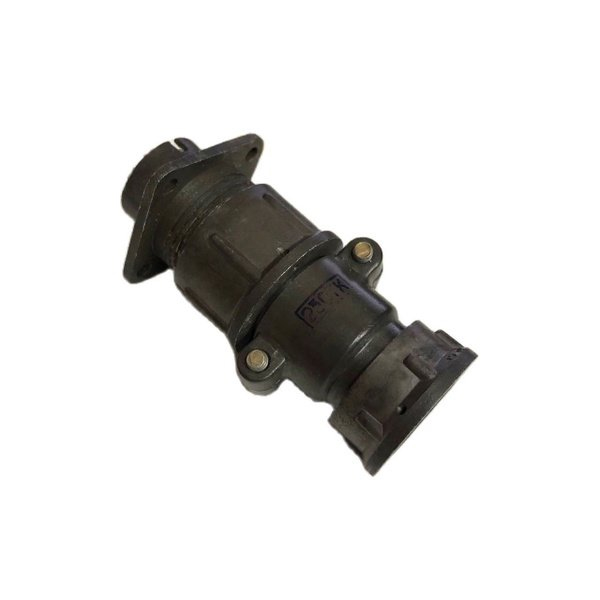

Ответной частью для розетки ШР20П2ЭШ6 является вилка приборная ШР20П2ЭШ6. Совместное использование розетки и соответствующей вилки обеспечивает образование разъёмного соединения в пределах заявленных электрических параметров. При подборе ответной части следует ориентироваться на точное обозначение модели, поскольку серия ШР включает различные исполнения по числу контактов, типу патрубка и наличию экранирования.

Условия эксплуатации

Диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия позволяет применять розетку в аппаратуре, эксплуатируемой в широком спектре климатических условий. Сопротивление изоляции не менее 5000 МОм свидетельствует о высоком качестве изоляционных материалов и их пригодности для цепей с рабочим напряжением до 850 В.

Артикул изделия — 51119. Категория — ШР20. Производитель — Каскад. Год — 2024. Краткое описание из каталога для данной позиции не указано.
