Назначение и область применения

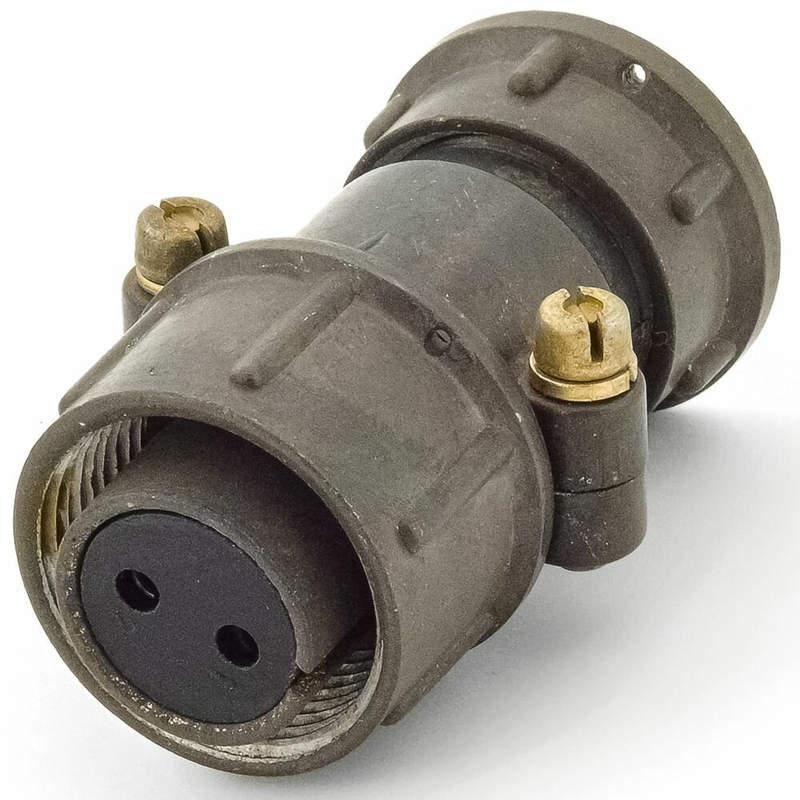

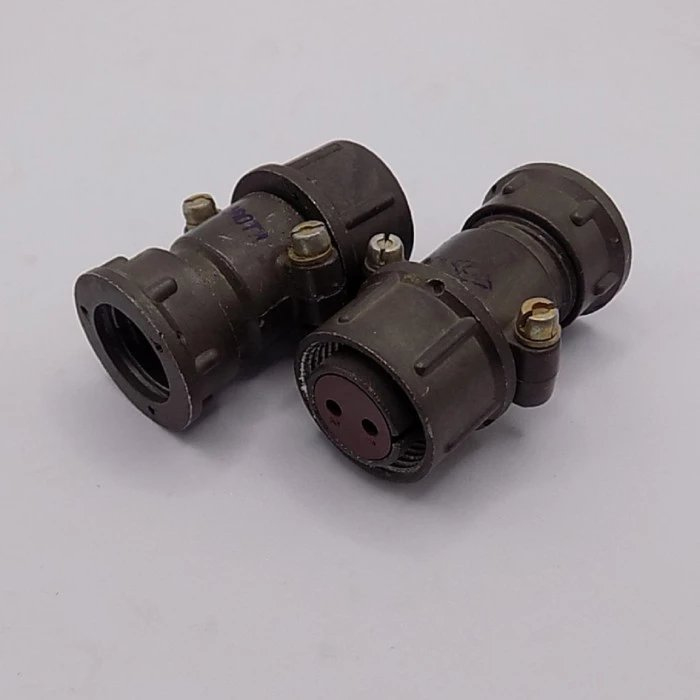

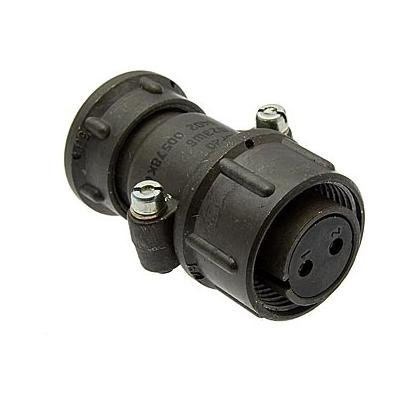

Кабельная розетка ШР20П2ЭШ6 относится к серии цилиндрических электрических соединителей ШР и предназначена для коммутации электрических цепей постоянного и переменного тока в составе разъёмных соединений. Изделие применяется в электротехническом оборудовании, радиоэлектронной аппаратуре и промышленных установках, где требуется надёжное разъёмное соединение экранированных кабелей с ответной вилкой.

Розетка рассчитана на эксплуатацию в условиях повышенных механических нагрузок и значительных перепадов температур. Конструкция с прямым патрубком и резьбовым соединением обеспечивает устойчивость к вибрационным воздействиям и самопроизвольному разъединению. Изделие подходит для монтажа на кабель с экранирующей оплёткой, что позволяет применять его в цепях с повышенными требованиями к электромагнитной совместимости.

Технические характеристики

Соединитель оснащён двумя контактами диаметром 2,5 мм каждый. Рабочее напряжение составляет до 850 В для постоянного и переменного тока. Номинальная токовая нагрузка — 25 А на контакт, максимальная токовая нагрузка на одиночный контакт достигает 35 А, суммарная токовая нагрузка на оба контакта — до 50 А.

Сечение подсоединяемого провода не должно превышать 3 мм². Переходное сопротивление контакта составляет не более 0,001 Ом, что обеспечивает минимальные потери в точке соединения. Сопротивление изоляции — не менее 5000 МОм, что подтверждает высокие диэлектрические свойства применяемых изоляционных материалов.

Масса розетки составляет около 46 г, проходной диаметр — 24 мм. Тип патрубка — прямой, исполнение — негерметичное, рассчитанное на применение внутри корпусов оборудования или в помещениях с контролируемыми климатическими условиями. Класс приёмки «5» и год выпуска 86 подтверждают соответствие изделия техническим условиям, действовавшим на момент изготовления.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР20П2ЭШ6 содержит полную информацию о конструктивном исполнении розетки:

• ШР — тип соединителя, цилиндрический разъём серии ШР;
• 20 — условный размер корпуса, определяющий габаритные и присоединительные размеры;
• П2 — прямой патрубок и два контакта;
• ЭШ — исполнение для экранированного кабеля, розетка;
• 6 — комбинация расположения контактов в изоляторе.

Ответной частью для данной розетки является вилка ШР20П2ЭШ6. При подборе пары следует учитывать соответствие условного размера корпуса, количества контактов и схемы расположения контактов. Резьбовое соединение обеспечивает надёжную фиксацию ответных частей и дополнительную защиту от самопроизвольного разъединения при вибрации.

Условия эксплуатации и надёжность

Розетка сохраняет работоспособность в диапазоне температур окружающей среды от минус 60 °C до плюс 60 °C. Допускается перегрев контактов при протекании тока до температуры плюс 110 °C. Изделие выдерживает воздействие вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 2000 м/с², а также эксплуатацию при пониженном атмосферном давлении до 1,3·10⁻⁴ Па.

Ресурс соединителя составляет 500 циклов сочленения-расчленения, минимальная наработка — 1000 часов. Срок хранения изделия — 15 лет при соблюдении условий консервации и хранения. Указанные показатели подтверждают пригодность розетки для длительного применения в промышленном оборудовании с периодическим обслуживанием и заменой составных частей.

Кабельная розетка ШР20П2ЭШ6 применяется при построении систем электропитания, управления и передачи сигналов, где требуется разборное экранированное соединение с высокой токовой нагрузкой и стабильными электрическими параметрами в широком диапазоне внешних воздействий.
