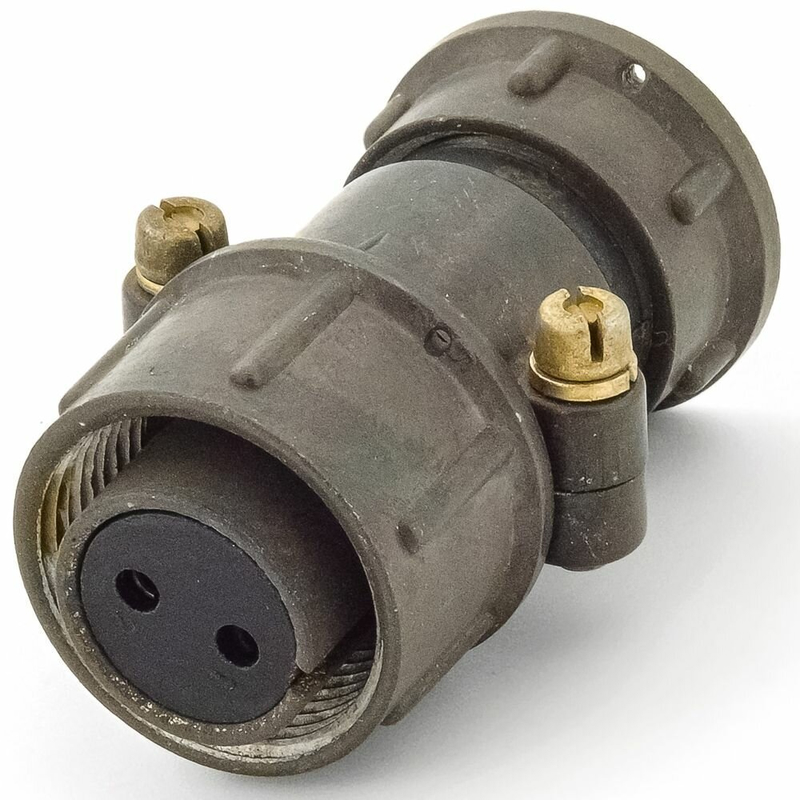

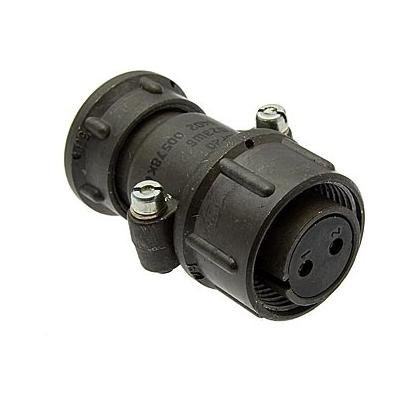

ШР20П2ЭШ6 — это кабельная розетка серии ШР, предназначенная для соединения электрических цепей. Она используется в промышленных и специальных системах для надежного подключения экранированного кабеля.

Основные характеристики

Розетка имеет 2 контакта диаметром 2,5 мм, рабочее напряжение до 850 В (постоянный и переменный ток частотой до 3 МГц). Максимальный ток на контакт — 25 А (до 35 А пиковый), общий на соединитель — до 50 А; сечение провода — до 3 мм².

Сопротивление контакта не превышает 0,001–1 мОм, изоляции — не менее 5000 МОм в нормальных условиях.

Конструкция и исполнение

Это негерметичная цилиндрическая розетка с прямым патрубком (П) для экранированного кабеля (ЭШ6), условный размер корпуса — 20, проходной диаметр — 24 мм. Масса — около 46 г, ответная часть — вилка ШР20П2ЭШ6.

Изображение показывает технический чертеж розетки с габаритными размерами, боковым и фронтальным видами.

Условия эксплуатации

Температурный диапазон: от -60°C до +60°C (с перегревом контактов до +110°C). Выдерживает вибрацию 1–5000 Гц с ускорением до 2000–300 м/с², линейное ускорение 2000 м/с², пониженное давление 1,3·10⁻⁴ Па.

Ресурс: 500 сочленений-расчленений, наработка 1000 ч, срок хранения — 15 лет.
