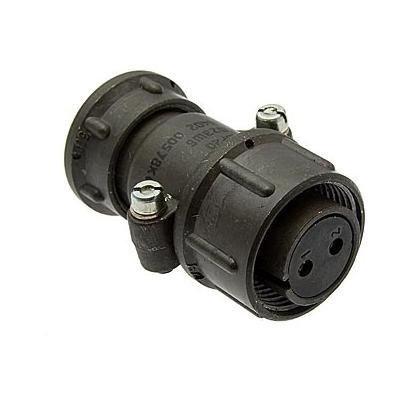

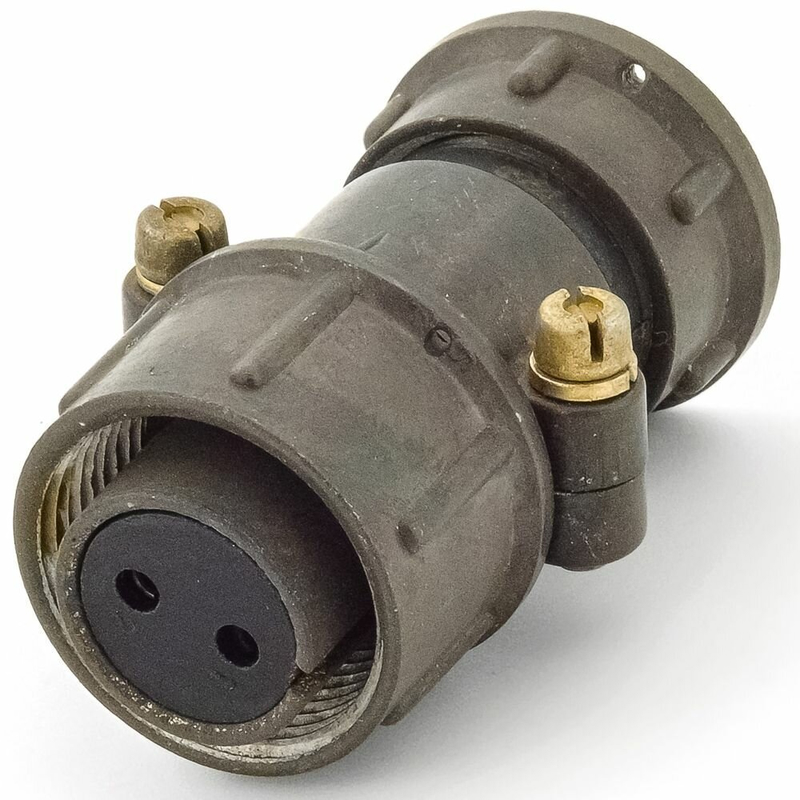

ШР20П2ЭШ6 — это кабельная розетка серии ШР, предназначенная для соединения электрических цепей в электро- и радиоаппаратуре. Она имеет 2 контакта диаметром 2,5 мм, с рабочим током до 25 А на контакт (максимум 35 А) и общей нагрузкой до 50 А при напряжении до 850 В переменного или постоянного тока частотой до 3 МГц.

Основные характеристики

Розетка негерметичная, с прямым патрубком для экранированного кабеля и проходным диаметром 24 мм. Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает линейное ускорение 2000 м/с², наработка не менее 1000 часов, срок сохраняемости — 15 лет. Климатическое исполнение УХЛ2 по ГОСТ 15150-69, подходит для внутреннего монтажа.

На изображении показан технический чертёж аналогичного разъёма с указанием габаритов и конструкции.

Расшифровка обозначения

• ШР — тип соединителя (негерметичный цилиндрический).

• 20 — условный размер корпуса.

• П — кабельная часть с прямым патрубком.

• 2 — количество контактов.

• ЭШ — экранированный кабель с шпинделем.

• 6 — номер сочетания контактов.

Ответная часть — приборная вилка ШР20П2ЭШ6 без патрубка.
