Назначение

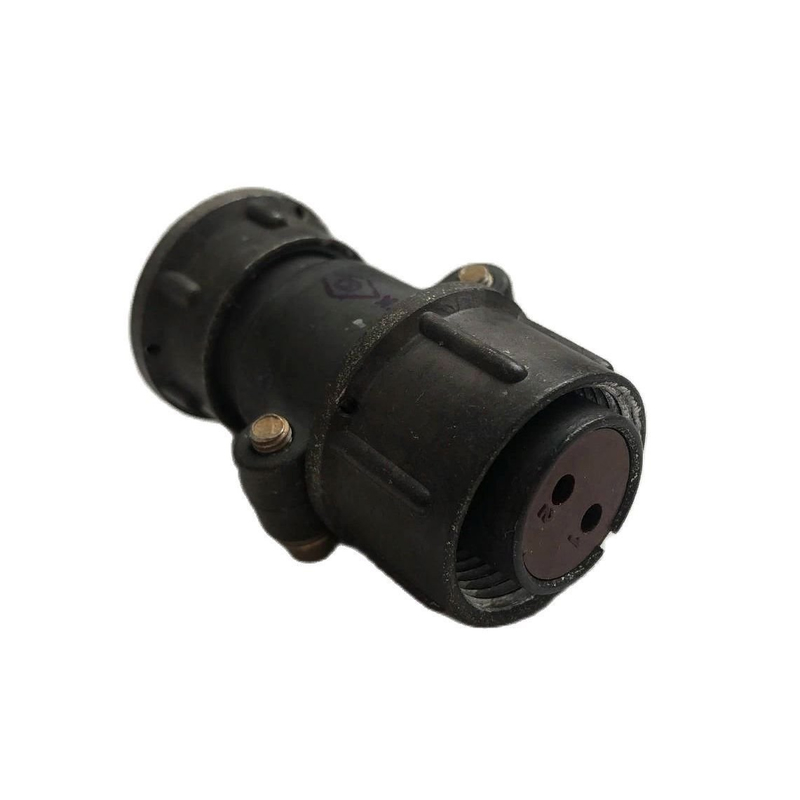

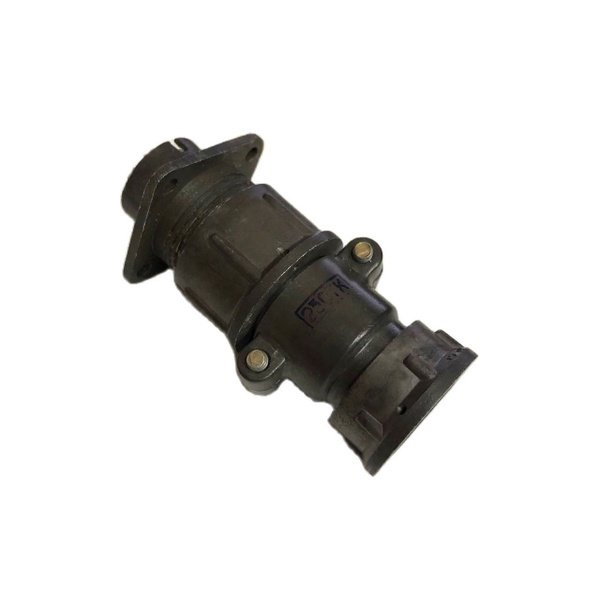

ШР20П2ЭШ6 — кабельная розетка серии ШР, артикул 9070. Она предназначена для соединения электрических цепей в электро- и радиоаппаратуре, в том числе при работе с экранированными кабелями в цепях постоянного и переменного тока частотой до 3 мегагерц. Изделие относится к категории ШР20 и применяется как соединительный элемент для проводов, кабелей, узлов и блоков.

Розетка рассчитана на внутренний монтаж, а также на защищённый наружный монтаж по климатическому исполнению УХЛ2. В описании указана защита от дождя, пыли и солнца. Такое исполнение позволяет использовать изделие в составе радиоэлектронной и радиотехнической техники, где требуется надёжное соединение цепей и совместимость с экранированным кабелем.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 2.
• Диаметр контактов — 2,5 миллиметра.
• Рабочий ток — до 25 ампер на контакт; в описании также указан максимальный ток 35 ампер.
• Общий ток — до 50 ампер.
• Рабочее напряжение — до 850 вольт.
• Рабочая частота цепей — до 3 мегагерц.

Механические и климатические параметры

• Температура эксплуатации — от минус 60 до плюс 60 градусов Цельсия.
• Допустимый перегрев контактов — до плюс 110 градусов Цельсия.
• Линейное ускорение — 2000 метров на секунду в квадрате.
• Ресурс — 500 сочленений.
• Наработка — 1000 часов.
• Срок хранения — 15 лет.
• Проходной диаметр — 24 миллиметра.
• Сечение провода — до 3 квадратных миллиметров.

Применение

Розетка применяется для монтажа в электрических цепях аппаратуры, включая внутренний и защищённый наружный монтаж. Она подходит для соединения проводов, кабелей, узлов и блоков в радиоэлектронной и радиотехнической технике. Благодаря экранированному исполнению и гайке для экранированного кабеля изделие может использоваться в цепях, где требуется подключение кабеля с экраном.

При подборе следует учитывать число контактов, их диаметр, рабочий ток и напряжение, а также климатическое исполнение УХЛ2. Для монтажа важно проверить совместимость с ответной частью и кабелем по проходному диаметру и сечению провода. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и дополнительной комплектации не приводятся.

Расшифровка обозначения

• ШР — тип соединителя.
• 20 — размер корпуса.
• П — прямой патрубок.
• 2 — число контактов.
• Э — гайка для экранированного кабеля.
• Ш — розетка.
• 6 — схема контактов.

Обозначение ШР20П2ЭШ6 указывает на розетку серии ШР с корпусом размера 20, прямым патрубком, двумя контактами, гайкой для экранированного кабеля и шестой схемой контактов. Артикул изделия — 9070.
