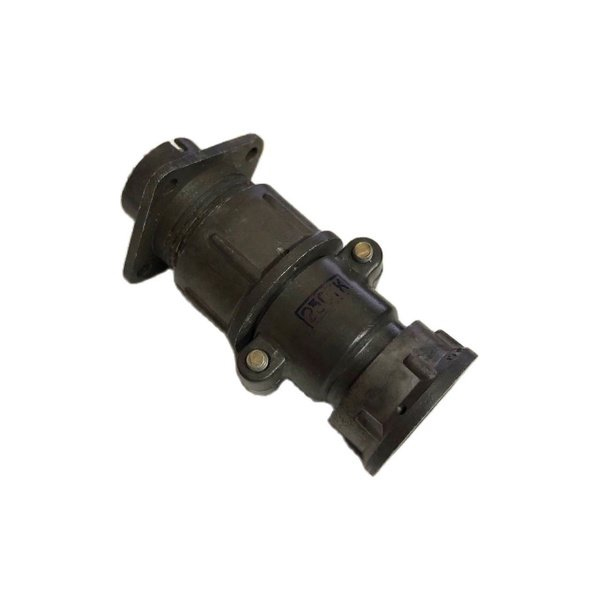

ШР20П2ЭШ6 розетка

ШР20П2ЭШ6 — это цилиндрический кабельный разъём‑розетка серии ШР, предназначенная для соединения двух токопроводящих цепей в силовых и сигнальных линиях. Она используется в радиоэлектронной аппаратуре, приборах и промышленном оборудовании, где требуется надёжное и быстроразъёмное соединение.

Основные характеристики

• Число контактов: 2.

• Тип исполнения: кабельная розетка с прямым патрубком и гайкой для экранированного кабеля (буква «Э» в обозначении).

• Максимальное рабочее напряжение: до 850 В постоянного или переменного тока.

• Допустимый рабочий ток на один контакт: до около 25 А, максимальный импульсный ток — порядка 35 А на контакт.

• Диаметр силовых контактов: 2,5 мм.

Конструкция и монтаж

Корпус выполнен в цилиндрическом исполнении, тип «ШР», с условным размером 20, что соответствует типоразмеру линейки ШР‑разъёмов. Патрубок прямой, предназначен для кабеля с экраном, с броневым присоединением по цилиндрической резьбе (обычно М24×1,5).
Розетка монтируется на кабельной части, а ответная часть — штекер‑вилка — вставляется в неё, обеспечивая сочленение‑расчленение до нескольких сотен циклов (в зависимости от условий и исполнения).

Рабочие условия и надёжность

• Диапазон рабочих температур составляет примерно от −60 °C до +60 °C с возможностью кратковременных перегревов контактной части до +110 °C.

• Разъём рассчитан на работу при атмосферном пониженном давлении (до порядка$1{,}3\cdot10^{-4}$1 , 3 ⋅ 1 0 − 4 Па) и выдерживает вибрационные и ударные нагрузки, что важно для авиационной, железнодорожной и промышленной техники.

• Срок сохраняемости изделий категории ШР достигает порядка 15 лет, а стойкость к сочленениям‑расчленениям обычно нормируется не менее чем 500–1000 циклов.
