Назначение и общие сведения

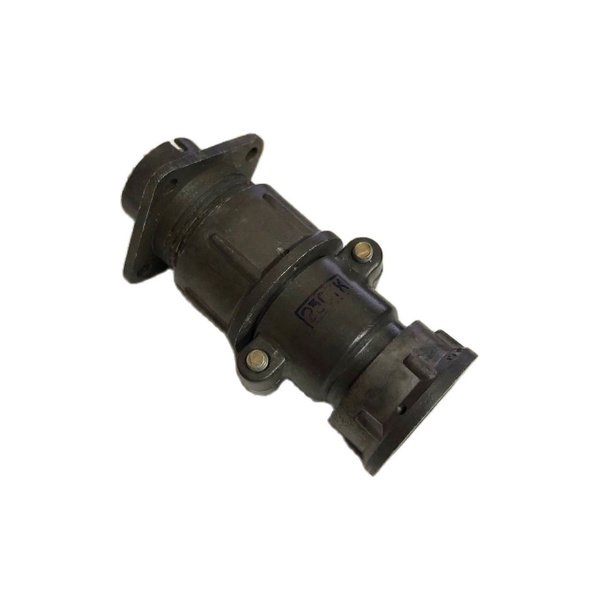

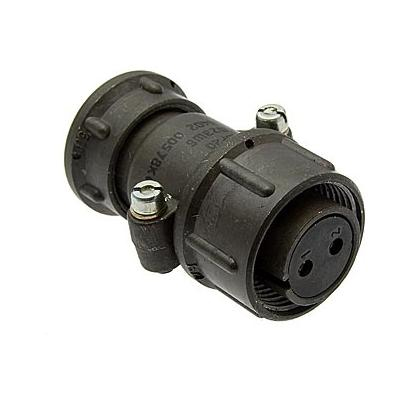

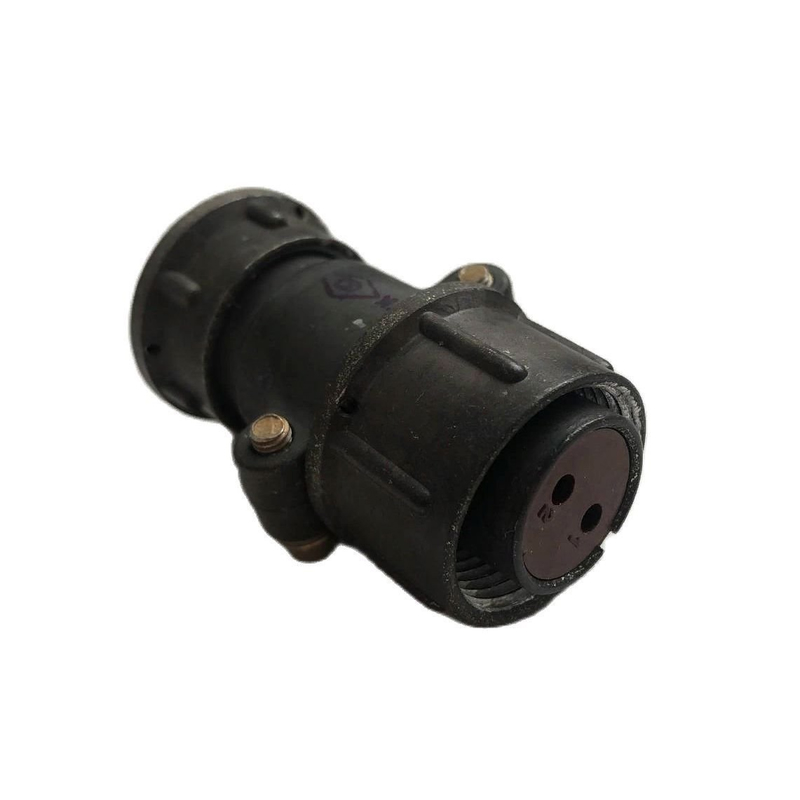

ШР20П2ЭШ6-К — кабельная розетка из группы низкочастотных разъемов ШР20. Изделие имеет артикул 9074 и относится к категории ШР20. Для товара указана приемка «5». Производитель в предоставленных данных не указан.

По описанию серии ШР20П2ЭШ6 представляет собой двухконтактный негерметичный соединитель, предназначенный для электрических цепей постоянного и переменного тока. Такие разъемы применяются в электро- и радиоаппаратуре. Конструктивно соединитель состоит из кабельной розетки и приборной вилки; рассматриваемое изделие является кабельной частью.

Конструкция и подтвержденные особенности

Корпусные детали разъема выполнены из алюминиевого сплава. Изоляторы изготовлены из прессматериала карболит К-211-3, а контакты — из бронзы БрОЦ4-3. Кабельная розетка имеет прямой вывод под экранированный кабель и патрубок с проходным диаметром 24 мм.

• Количество контактов — 2.
• Рабочее напряжение — до 850 В.
• Максимальная токовая нагрузка на одиночный контакт — до 35 А.
• Максимальная токовая нагрузка на соединитель в целом — до 50 А.
• Рабочий ток на контакт — до 25 А.
• Диаметр контакта — 2,5 мм.
• Сечение подсоединяемого провода — до 3 квадратных миллиметров.
• Сопротивление контакта — не более 0,001 Ом.
• Сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Разъем предназначен для работы при частоте тока до 3 МГц. Он сохраняет работоспособность при синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Также нормируется устойчивость к механическим ударам: одиночного действия — до 5000 метров на секунду в квадрате, многократного действия — до 350 метров на секунду в квадрате.

Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия влаги или среды, если это отдельно не оговорено. В описании серии указано применение в электрических цепях постоянного и переменного тока, а также в электро- и радиоаппаратуре.

Габаритные размеры и применение

К габаритным размерам изделия относятся: размер D1 — 37,1 мм, размер D2 — М24 на 1,5, размер d — 29,5 мм, длина L — 56,1 мм. Кабельная розетка имеет патрубок с проходным диаметром 24 мм и прямой вывод под экранированный кабель.

ШР20П2ЭШ6-К применяется как кабельная часть соединителя: она образует пару с приборной вилкой и служит для подключения электрических цепей через экранированный кабель. Область использования соответствует низкочастотным негерметичным разъемам серии ШР20 — электро- и радиоаппаратура, цепи постоянного и переменного тока с указанными электрическими нагрузками.
