Назначение

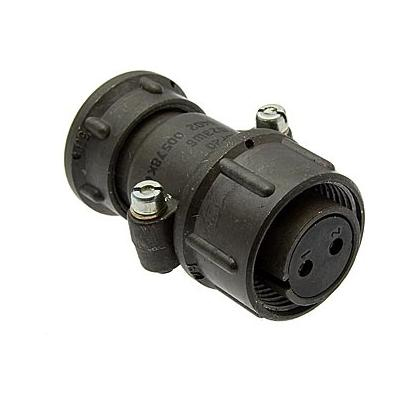

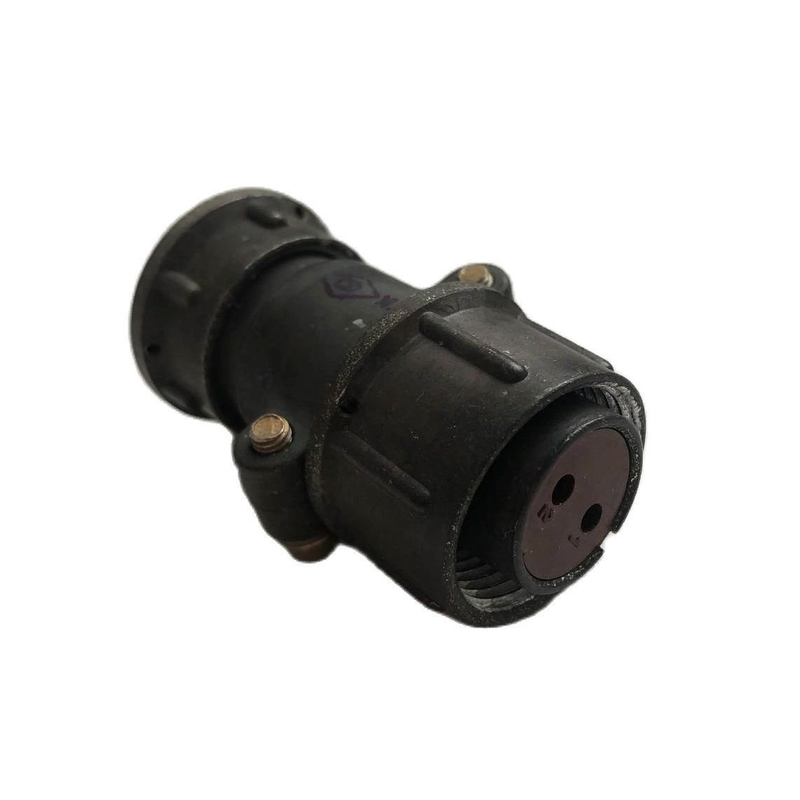

ШР20П2ЭШ6-К — кабельная розетка серии ШР20, артикул 9073. В описании она представлена как двухконтактный негерметичный соединитель, предназначенный для электрических цепей постоянного и переменного тока. Изделие относится к серии ШР и применяется для работы с экранированными кабелями.

Розетка служит для соединения и разъединения электрических цепей в электронике и радиоаппаратуре. Конструкция рассчитана на механические нагрузки, включая вибрацию и удары, поэтому её применяют в промышленных условиях, где требуется устойчивость к внешним воздействиям. В описании указано негерметичное исполнение; это ограничение важно учитывать при выборе условий эксплуатации.

Электрические параметры

• Количество контактов — 2.
• Рабочее напряжение — до 850 В.
• Максимальная токовая нагрузка на одиночный контакт — до 35 А.
• Рабочий ток на контакт — до 25 А.
• Диаметр контакта — 2,5 мм.
• Сечение подсоединяемого провода — не более 3 квадратных миллиметров.
• Сопротивление контакта — не более 0,001 Ом.
• Сопротивление изоляции — не менее 5000 МОм.

Конструкция и материалы

Корпус разъёма изготовлен из алюминиевого сплава АЛ-11. Изоляционные элементы выполнены из карболита К-211-3. Контакты сделаны из бронзы БрОЦ4-3; в зависимости от маркировки они могут иметь никелевое или серебряное покрытие.

Розетка имеет прямой вывод и предназначена для объёмного монтажа с резьбовым соединением. Поляризация корпуса — одношпоночная, что обеспечивает правильное соединение элементов.

Габариты

• Проходной диаметр — 24 мм.
• Условный размер корпуса — 20.
• Длина — 56,1 мм.

Применение

ШР20П2ЭШ6-К используется в электронике и радиоаппаратуре для подключения и отключения электрических цепей. Благодаря двухконтактной схеме и параметрам по току и напряжению изделие подходит для соединений, где требуется передача электрического сигнала или питания по экранированному кабелю.

Розетку применяют в составе оборудования, подвергающегося вибрации и ударам. При монтаже следует учитывать негерметичное исполнение, прямой вывод, резьбовое соединение и ограничение по сечению провода — не более 3 квадратных миллиметров. Для правильного подбора покрытия контактов нужно ориентироваться на маркировку изделия.

Данные о товаре

Артикул — 9073. Категория — ШР20. Производитель в предоставленных данных не указан. Сведения о комплектации, сертификатах, гарантии и стране производства в исходном описании отсутствуют, поэтому они не приводятся.
