ШР20П2ЭШ6-К: кабельная розетка для надежных электрических соединений

ШР20П2ЭШ6-К — цилиндрический низкочастотный разъём серии ШР, предназначенный для кабельного монтажа и работы в силовых и сигнальных электрических цепях. Конструкция с резьбовым сочленением, двумя контактами диаметром 2,5 мм и узлом для экранированного кабеля делает разъём практичным решением для радиоэлектронной, промышленной и специальной аппаратуры.

Конструкция и расшифровка

Маркировка ШР20П2ЭШ6-К отражает ключевые конструктивные признаки изделия:

• ШР — серия цилиндрических низкочастотных разъёмов.

• 20 — условный размер корпуса.

• П2 — исполнение с прямым патрубком и двумя контактами.

• Э — концевая гайка, рассчитанная на ввод и фиксацию экранированного кабеля.

• Ш6 — контактная часть с двумя гнездовыми контактами диаметром 2,5 мм.

• К — кабельное исполнение розетки.

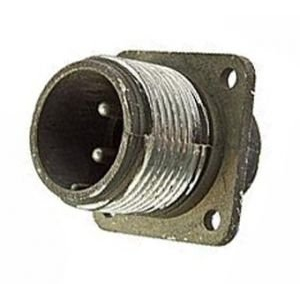

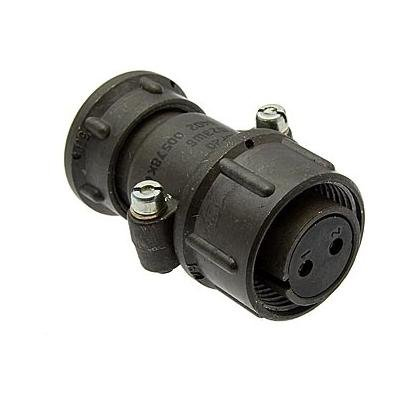

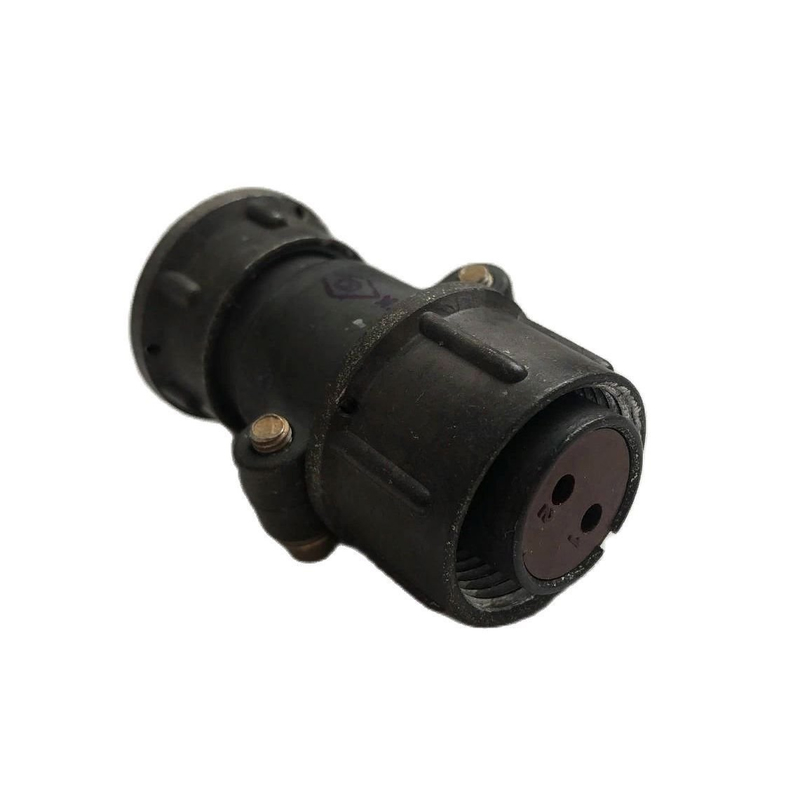

Разъём выполнен в виде кабельной розетки с прямым патрубком. Контактные элементы изготовлены из латуни и имеют серебряное покрытие, которое способствует снижению переходного сопротивления и поддержанию стабильного электрического контакта. Корпус обычно выполняется из алюминиевого сплава, а изолятор — из бакелита.

Основные характеристики

Эти параметры позволяют использовать ШР20П2ЭШ6-К в цепях, где важны механическая прочность, стойкость к внешним воздействиям и возможность передачи сравнительно высокого тока через компактный двухконтактный соединитель.

Особенности применения

Ключевое преимущество ШР20П2ЭШ6-К — сочетание кабельного корпуса и гайки для экранированного кабеля. Такое исполнение удобно, когда требуется не только передать питание или управляющий сигнал, но и обеспечить аккуратный ввод кабеля, его механическую фиксацию и возможность организации экранирующего контура.

Резьбовое соединение снижает риск самопроизвольного разъединения при вибрациях и ударах. Для разъёмов серии ШР указываются показатели стойкости к синусоидальной вибрации в диапазоне 1–5000 Гц, механическим ударам и линейным ускорениям, поэтому их применяют в оборудовании с повышенными требованиями к надежности соединений.

ШР20П2ЭШ6-К может использоваться в следующих задачах:

• Подключение питания к блокам и узлам промышленного оборудования.

• Соединение кабельных жгутов в аппаратуре управления и автоматики.

• Коммутация цепей в измерительных и испытательных системах.

• Применение в радиоэлектронных устройствах и специализированных технических комплексах.

• Подключение экранированных кабелей в условиях электромагнитных помех.

• Создание разъёмных межблочных соединений, рассчитанных на регулярное обслуживание.

Совместимость и монтаж

ШР20П2ЭШ6-К является розеточной частью соединителя и должна применяться с ответной вилкой соответствующего типоразмера, контактной схемы и исполнения. При подборе ответной части необходимо проверить не только серию и размер корпуса, но также количество контактов, диаметр контактных элементов, тип поляризации и конструкцию кожуха или патрубка.

Монтаж выполняют объемным способом с пайкой проводников к хвостовикам контактов. Допустимое сечение подключаемого провода — до 3 мм². Для получения стабильного соединения важно соблюдать технологию пайки, не перегревать изолятор, исключить механическое натяжение проводов на контактных выводах и надежно закрепить кабель в патрубке.

Почему ШР20П2ЭШ6-К востребован

Разъём ШР20П2ЭШ6-К объединяет компактный корпус условного размера 20, два силовых контакта, рабочий ток до 25 А на контакт и резьбовую фиксацию. Эксплуатационные характеристики — широкий температурный диапазон, высокая изоляционная прочность и ресурс не менее 500 сочленений — позволяют применять его в составе оборудования, рассчитанного на длительную работу и техническое обслуживание.

При проектировании электрического соединения ШР20П2ЭШ6-К целесообразно рассматривать как надежную кабельную розетку для двухпроводных цепей с повышенными требованиями к фиксации, вибростойкости и защите кабельного ввода.
