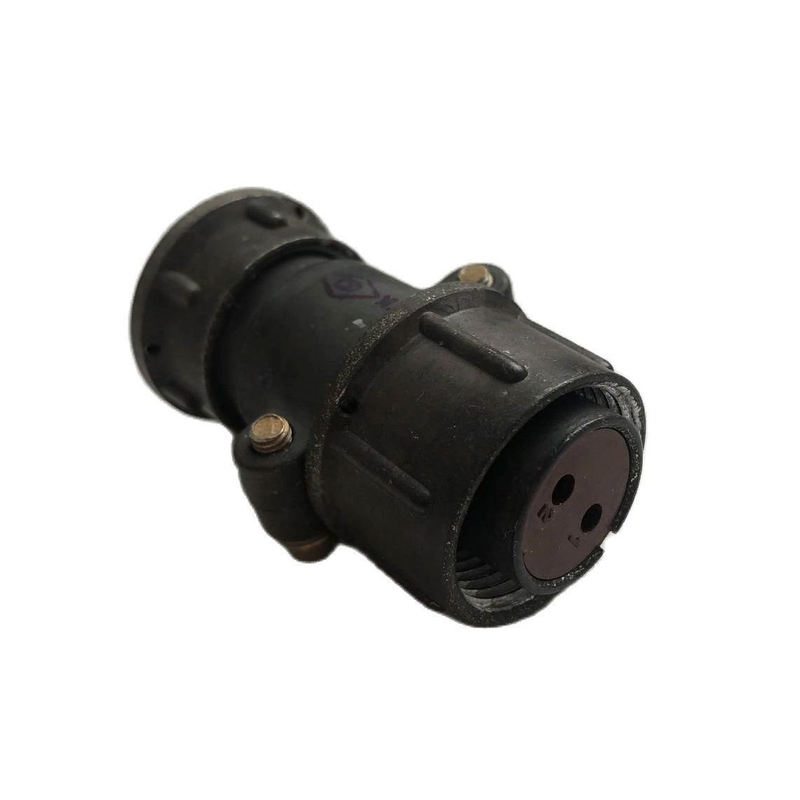

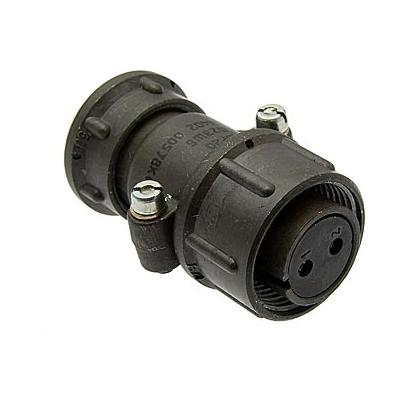

ШР20П2ЭШ6 (БШ) 09г — это разъём цилиндрической серии ШР, представляющий собой кабельную розетку (БШ обозначает блочную или приборную вилку/розетку в некоторых модификациях).

Применение

Используется в электрических цепях постоянного и переменного тока (до 3 МГц) для подключения экранированных кабелей в приборах, радиоэлектронике и контрольно-измерительной технике, включая условия внутреннего и наружного монтажа (при защите от пыли и влаги).

Основные характеристики

Предназначен для напряжения до 850 В, с 2 контактами диаметром 2,5 мм, монтажом пайкой и резьбовым соединением.

Работает при температурах от -60°C до +60°C (с учётом перегрева контактов до +110°C), устойчив к вибрации (до 5000 Гц, 300 м/с?), ударам (до 5000 м/с?) и пониженному давлению (1,3·10?? Па).

Срок службы — наработка 1000 часов, 500 соединений-расчленений, сохраняемость 15 лет.
