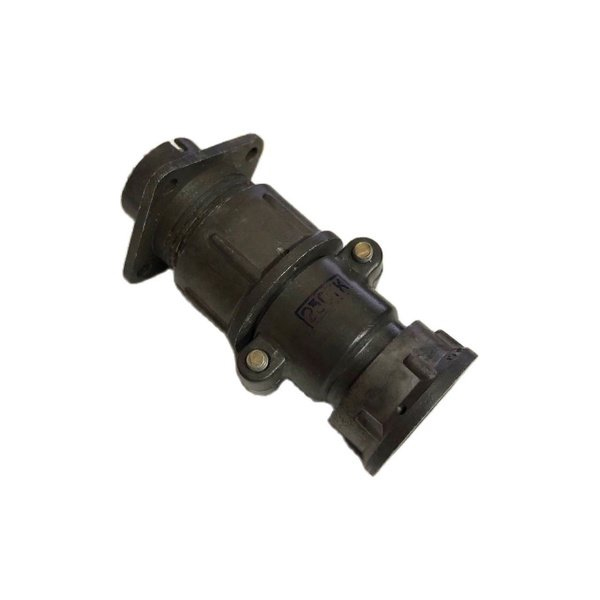

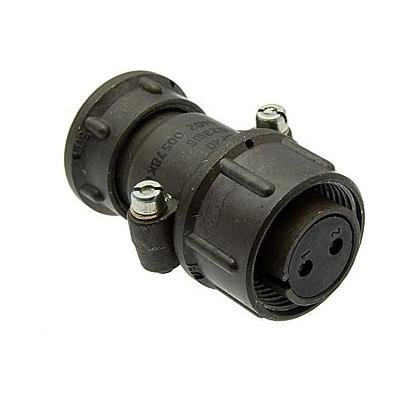

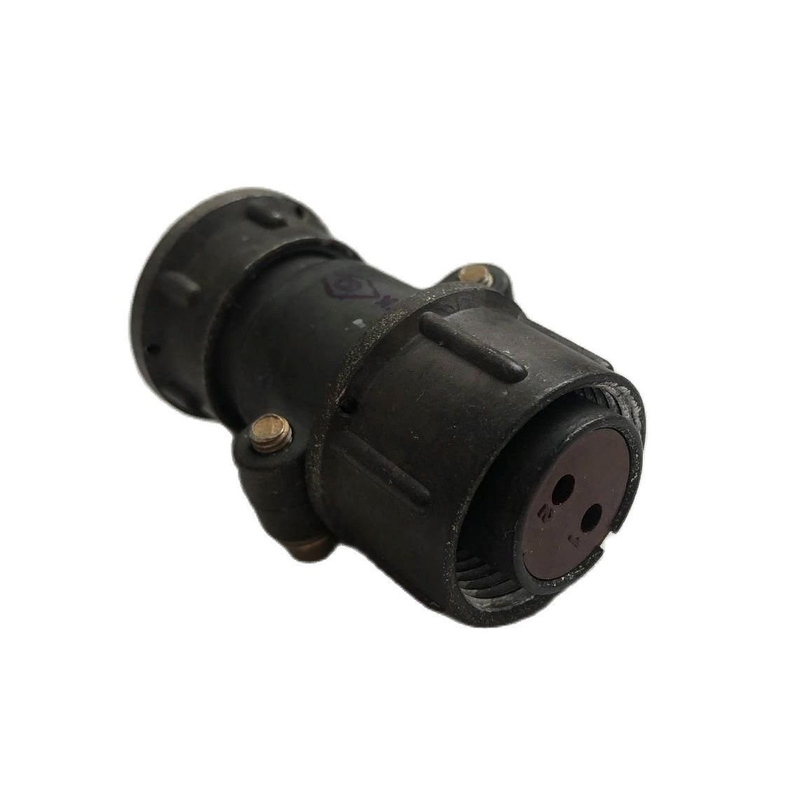

ШР20П2ЭШ-К — это цилиндрический низкочастотный соединитель серии ШР, предназначенный для надежного соединения электрических цепей в радиоэлектронной аппаратуре. Он используется для работы с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основные характеристики

Соединитель имеет условный размер корпуса 20, приборное исполнение без патрубка (П), 2 контакта, экранированный (Э) и, вероятно, с контактами вилочного типа (Ш), где "К" может указывать на кабельную модификацию или комплект. Сочленение резьбовое с одношпоночной поляризацией корпусов, монтаж — пайкой, покрытие контактов серебром или никелем. Работает в климатическом исполнении УХЛ2 (от -60 до +60 °C), выдерживает вибрацию до 5000 Гц, механические удары и низкое давление.

Применение

Применяется для внутреннего монтажа в электро- и радиоаппаратуре с экранированными или неэкранированными кабелями. Допускается наружное использование при защите от дождя, пыли и солнца. Состоит из вилки и розетки, наработка — до 5000 часов, срок хранения — 15 лет.

Расшифровка обозначения

• ШР — тип (негерметичный цилиндрический).

• 20 — размер корпуса.

• П — без патрубка (приборная часть).

• 2 — число контактов.

• Э — экранированный.

• Ш — возможно, шаг или тип контакта.

• К — кабельная часть или спецификация.
