Назначение

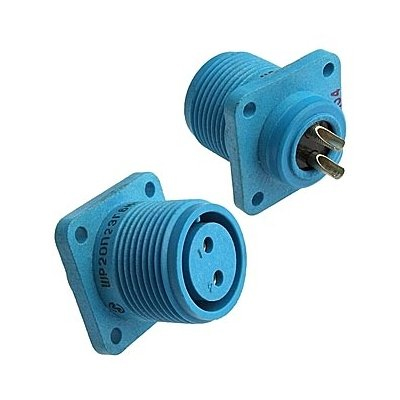

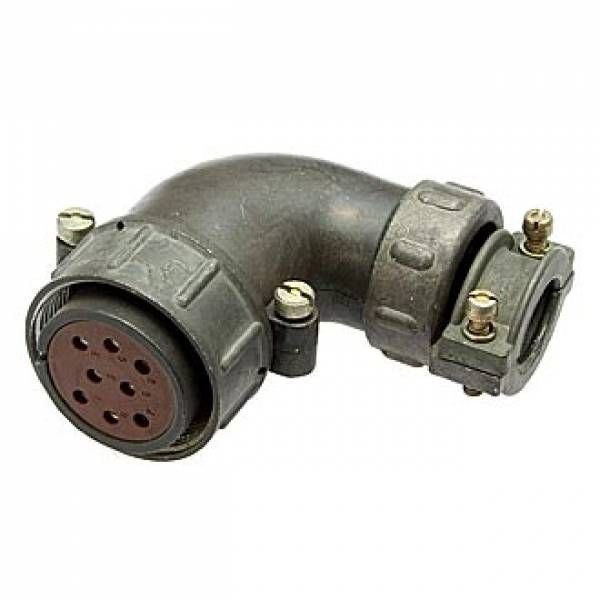

ШР20П2ЭГ6Н-М — розетка в составе соединителей типа ШР20. Соединители ШР состоят из двух частей: вилки и розетки. Розетка применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В.

Изделие относится к категории ШР20 и имеет артикул 9056. В предоставленных данных производитель не указан.

Подтверждённые особенности

Электрические параметры

Для розетки ШР20П2ЭГ6Н-М в описании приведены следующие электрические характеристики:

• количество контактов — 2 шт., диаметр контактов — 2,5 мм;
• сопротивление контакта — не более 1 мОм;
• максимальная токовая нагрузка на одиночный контакт — не более 25 А;
• максимальная общая токовая нагрузка — не более 50 А;
• амплитудное значение напряжения цепи — 850 В;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• покрытие контактов — никель;
• материал корпуса — пластмассовый.

Механические и климатические параметры

Соединитель выполнен в негерметичном исполнении, климатическое исполнение — УХЛ. В описании указаны следующие эксплуатационные показатели:

• количество сочленений-расчленений — 500;
• минимальная наработка — 1000 часов;
• синусоидальная вибрация: диапазон частот 1–5000 Гц, ускорение 300 м/с² (30 g);
• механический удар одиночного действия с ускорением 5000 м/с² (500 g).

Расшифровка условного обозначения

Обозначение ШР20П2ЭГ6Н-М раскрывается в описании следующим образом:

• ШР — тип соединителя;
• 20 — условный размер корпуса;
• П — конструктивное исполнение;
• 2 — количество контактов;
• Э — вид гайки патрубка для экранированного кабеля;
• Г — вид контактов, в расшифровке указан как вилка;
• 6 — обозначение сочетания контактов;
• Н — покрытие контактов никелем;
• М — материал корпуса: пластмассовый.

Применение

Розетка ШР20П2ЭГ6Н-М используется как часть соединителя ШР20 в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Конструкция рассчитана на 2 контакта диаметром 2,5 мм и токовую нагрузку до 25 А на одиночный контакт при общей нагрузке до 50 А.

В маркировке указано исполнение с гайкой патрубка для экранированного кабеля, никелевым покрытием контактов и пластмассовым корпусом. Для применения важны подтверждённые параметры: негерметичное исполнение, климатическое исполнение УХЛ, сопротивление изоляции не менее 5000 МОм, 500 сочленений-расчленений и минимальная наработка 1000 часов.

Идентификация

Название товара — ШР20П2ЭГ6Н-М РОЗЕТКИ. Артикул — 9056. Категория — ШР20. Производитель в предоставленных данных не указан.
