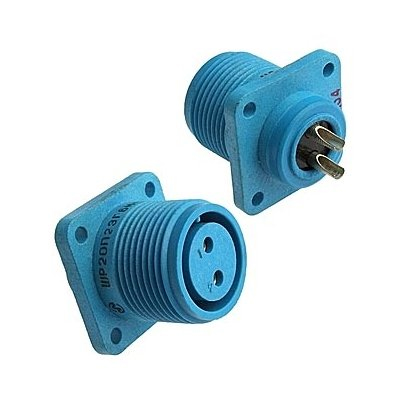

ШР20П2ЭГ6Н: надёжный двухконтактный соединитель для силовых цепей

ШР20П2ЭГ6Н — круглый низкочастотный электрический соединитель серии ШР, рассчитанный на подключение кабельных линий в цепях постоянного и переменного тока. Исполнение с двумя силовыми контактами подходит для оборудования, где требуется надёжное разъёмное соединение при сравнительно высокой токовой нагрузке, воздействии вибрации и работе в широком диапазоне температур.

Расшифровка обозначения

Маркировка ШР20П2ЭГ6Н отражает основные конструктивные признаки изделия:

• ШР — соединитель круглого типа.

• 20 — условный размер корпуса.

• П — прямой патрубок для ввода кабеля.

• 2 — два контакта.

• Э — конструктивное исполнение, предусмотренное обозначением конкретной серии.

• Г6 — вариант расположения и типоразмер контактной части.

• Н — никелевое покрытие контактов.

Такая маркировка важна при подборе ответной части: для корректного соединения должны совпадать серия, размер корпуса, число контактов, схема их расположения, поляризация и конструктивное исполнение.

Основные характеристики ШР20П2ЭГ6Н

Соединитель ШР20П2ЭГ6Н относится к негерметичным разъёмам климатического исполнения УХЛ. Он предназначен для применения внутри оборудования, а также в наружных установках при обеспечении дополнительной защиты от пыли и влаги. Рабочая конструкция рассчитана на многократное сочленение и эксплуатацию в условиях механических нагрузок.

Технические параметры указывают на возможность использования разъёма в силовых и сигнальных цепях, где необходимы устойчивость контакта, ограниченное переходное сопротивление и надёжная фиксация кабельной части.

Конструктивные особенности

Ключевая особенность ШР20П2ЭГ6Н — резьбовое сочленение . При соединении частей разъёма резьба обеспечивает механическую фиксацию, снижая риск самопроизвольного разъединения при вибрации, ударах или перемещении кабеля. Одношпоночная поляризация препятствует неправильной ориентации вилки и розетки при монтаже.

Два контакта диаметром 2,5 мм рассчитаны на передачу существенной токовой нагрузки. Никелевое покрытие контактных элементов повышает устойчивость поверхности к внешним воздействиям и делает исполнение ШР20П2ЭГ6Н пригодным для эксплуатации в составе промышленного, измерительного, транспортного и специального оборудования.

Разъёмы данной серии допускают подключение экранированных и неэкранированных кабелей. Это позволяет применять ШР20П2ЭГ6Н как в обычных силовых линиях, так и в системах, где необходимо учитывать влияние электромагнитных помех.

Где применяется соединитель

ШР20П2ЭГ6Н может использоваться в следующих задачах:

• подключение питания к приборам, блокам и шкафам управления;

• организация разъёмных кабельных соединений в промышленной автоматике;

• соединение цепей постоянного и переменного тока;

• монтаж электрооборудования, работающего при вибрации и механических воздействиях;

• применение в испытательных стендах, измерительной аппаратуре и специальных установках;

• подключение оборудования, рассчитанного на климатическое исполнение УХЛ.

При выборе ответной части необходимо учитывать, является ли конкретное изделие кабельной вилкой, кабельной розеткой или блочным исполнением для установки на корпус прибора. Серия ШР включает как кабельные, так и приборные варианты, а сочетаемость определяется полным обозначением и технической документацией конкретной модификации.

На что обратить внимание при подборе

Перед установкой ШР20П2ЭГ6Н следует проверить:

• соответствие ответной части по серии ШР и условному размеру 20;

• совпадение числа контактов — два;

• совпадение схемы расположения контактов Г6;

• допустимую токовую нагрузку каждого проводника;

• сечение подключаемого кабеля и способ его закрепления;

• условия окружающей среды и необходимость дополнительной защиты от влаги и пыли;

• требования к покрытию контактов: в обозначении «Н» предусмотрено никелевое покрытие.

ШР20П2ЭГ6Н представляет собой практичное решение для двухпроводных цепей до 25 А на контакт. Сочетание резьбовой фиксации, одношпоночной поляризации, двух силовых контактов и широкого температурного диапазона делает этот соединитель востребованным элементом в технических системах, где важны надёжность соединения и стабильность электрических параметров.
