Назначение

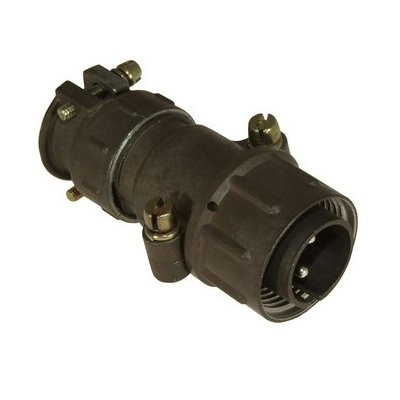

ШР20П2ЭГ6 — кабельная вилка из серии низкочастотных цилиндрических соединителей ШР. Изделие предназначено для надёжного соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Вилка применяется там, где требуется механически прочное, стабильное по электрическим параметрам сочленение проводов, кабелей и узлов, в том числе в условиях повышенной вибрации.

Конструктивно вилка относится к негерметичным соединителям ручного соединения. Сочетание «Э» в обозначении указывает на наличие гайки патрубка, рассчитанной на экранированный кабель, что позволяет использовать изделие в цепях, где требуется экранирование.

Расшифровка обозначения и конструкция

Маркировка ШР20П2ЭГ6 построена по принятой для серии ШР схеме:

• ШР — тип соединителя: низкочастотный цилиндрический, негерметичный, ручного соединения.
• 20 — условный размер корпуса.
• П — прямой патрубок.
• 2 — количество контактов: два контакта диаметром 2,5 мм.
• Э — гайка патрубка для экранированного кабеля.
• Г6 — сочетание контактов.

Корпус выполнен из алюминиевого сплава, контакты — из латуни с серебряным покрытием. Такое сочетание материалов обеспечивает коррозионную стойкость, надёжный электрический контакт и стабильность параметров при длительной эксплуатации.

Технические характеристики

Максимальное рабочее напряжение соединителя — до 850 В при переменном и постоянном токе, при частоте до 3 МГц. Токовая нагрузка составляет до 25 А на контакт и до 50 А суммарно. Сопротивление контакта не превышает 1 мОм, что важно для силовых и ответственных цепей.

Рабочая температура эксплуатации — от минус 60 до плюс 60 градусов Цельсия. Климатическое исполнение — УХЛ. Ресурс изделия — 500 сочленений. Вилка сохраняет работоспособность при вибрации в диапазоне от 1 до 5000 Гц с ускорением до 30 g, что делает её пригодной для вибронагруженных условий.

Применение

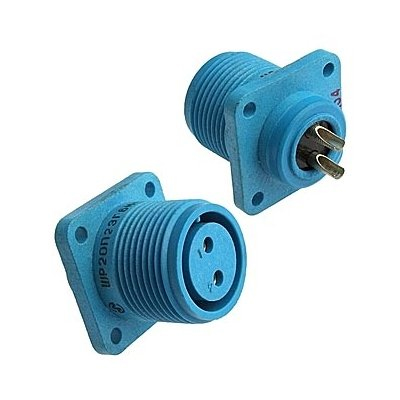

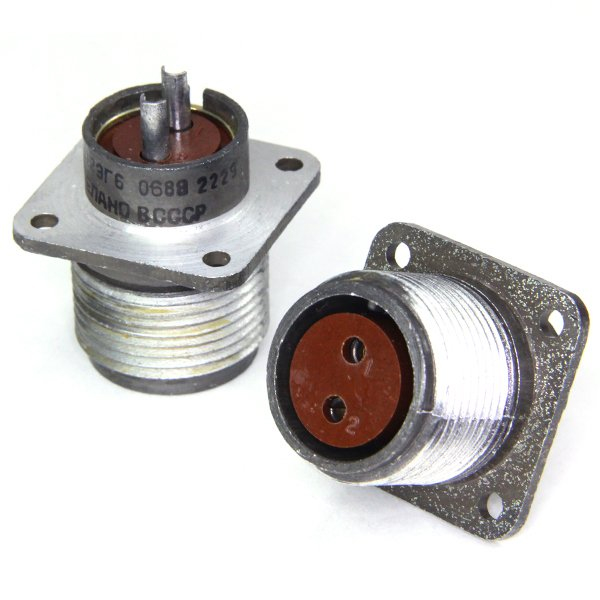

ШР20П2ЭГ6 используется для соединения и разъединения проводов, кабелей и узлов в промышленной аппаратуре, включая электро- и радиоаппаратуру, работающую в условиях вибрации. Вилка взаимосочетается с блочными розетками типа 2РТТ или 2РТ-А, что позволяет собирать разъёмные соединения с ответными частями без дополнительных переходных элементов.

Комплектация и особенности поставки

Поставка осуществляется в заводской упаковке. Год выпуска — 2008. Изделие относится к категории ШР20 и выпускается производителем «Коннектор». Артикул товара — 21170. При подборе ответной части следует учитывать тип розетки и число контактов, а также необходимость экранированного кабеля, для которого предназначена гайка патрубка.
