Назначение

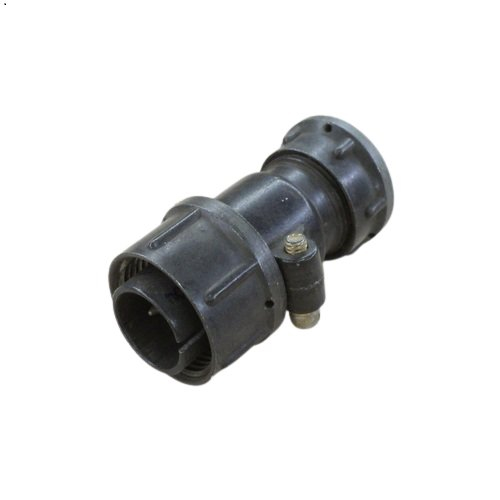

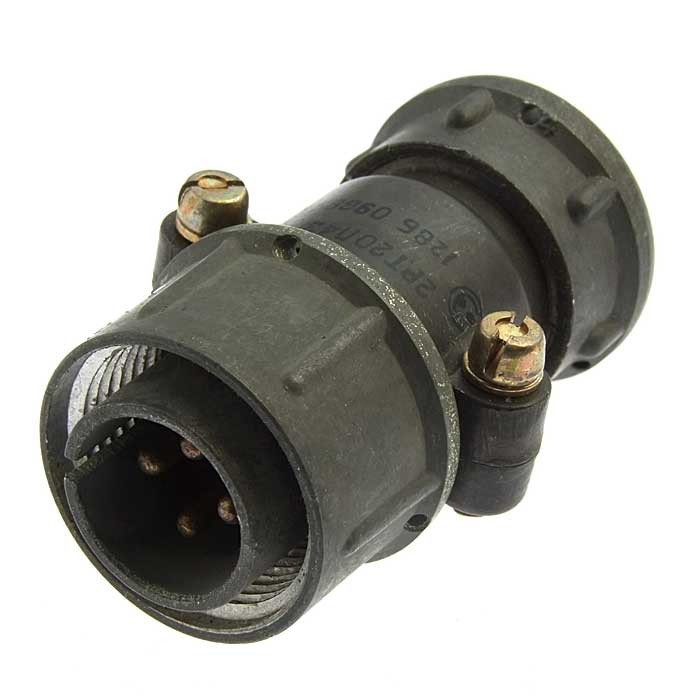

ШР20П2ЭГ6 — это кабельная вилка, предназначенная для использования в низкочастотных электрических цепях. Изделие относится к категории разъёмов типа ШР и применяется для соединения и разъединения электрических цепей. Производитель — Каскад, артикул 51112, категория ШР20.

Вилка предназначена для работы в составе разъёмного соединения совместно с соответствующей розеткой. Основное назначение — обеспечение надёжного электрического контакта в цепях электро- и радиоаппаратуры. Благодаря своим характеристикам изделие обеспечивает стабильную работу в условиях различных температур и механических воздействий.

Подтверждённые особенности и технические характеристики

Ниже перечислены характеристики, заявленные для данной модели разъёма. Все значения относятся именно к исполнению ШР20П2ЭГ6.

• Тип соединителя: негерметичный, цилиндрический, с резьбовым соединением.
• Количество контактов: 2.
• Рабочее напряжение: до 560 В переменного и постоянного тока.
• Максимальная токовая нагрузка: до 6 А на контакт и до 20 А на соединитель в целом.
• Частотный диапазон: до 3 МГц.
• Температурный диапазон: от минус 60 градусов Цельсия до плюс 200 градусов Цельсия.
• Конструкция допускает использование как экранированных, так и неэкранированных кабелей.

Вилка состоит из двух частей: самой вилки и соответствующей розетки. Резьбовое соединение обеспечивает механическую фиксацию сочленённых частей разъёма.

Разбор условного обозначения

Маркировка ШР20П2ЭГ6 имеет следующую расшифровку:

1. ШР — тип соединителя, штепсельный разъём.
2. 20 — условный размер корпуса.
3. П — конструктивное исполнение, прямой патрубок.
4. 2 — количество контактов.
5. Э — вид гайки патрубка, для экранированного кабеля.
6. Г — вид контактов вилки.
7. 6 — обозначение сочетания контактов.

Применение

ШР20П2ЭГ6 широко используется в различных областях, включая радиоэлектронную технику и другие сферы, где требуется надёжное соединение электрических цепей. Разъём подходит для применения в электро- и радиоаппаратуре, в том числе там, где необходима работа в широком диапазоне температур.

Возможность использования экранированных кабелей делает вилку применимой в цепях, где требуется защита от внешних помех. Неэкранированные кабели также допустимы, что расширяет область применения изделия.

Вилка применяется совместно с ответной розеткой соответствующего типа. Сочетание резьбового соединения и цилиндрической конструкции обеспечивает механическую прочность и стабильность электрического контакта при эксплуатации.

Благодаря рабочим характеристикам изделие востребовано в составе низкочастотных электрических цепей различного назначения. Год выпуска — 2024. Страна производства, комплектация, сертификаты и гарантийные условия в предоставленных данных не указаны.
