Назначение и область применения

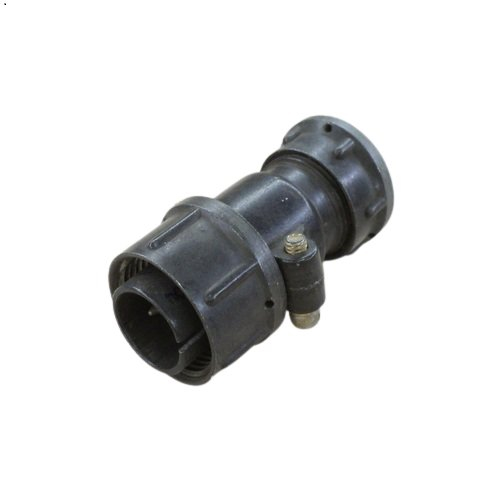

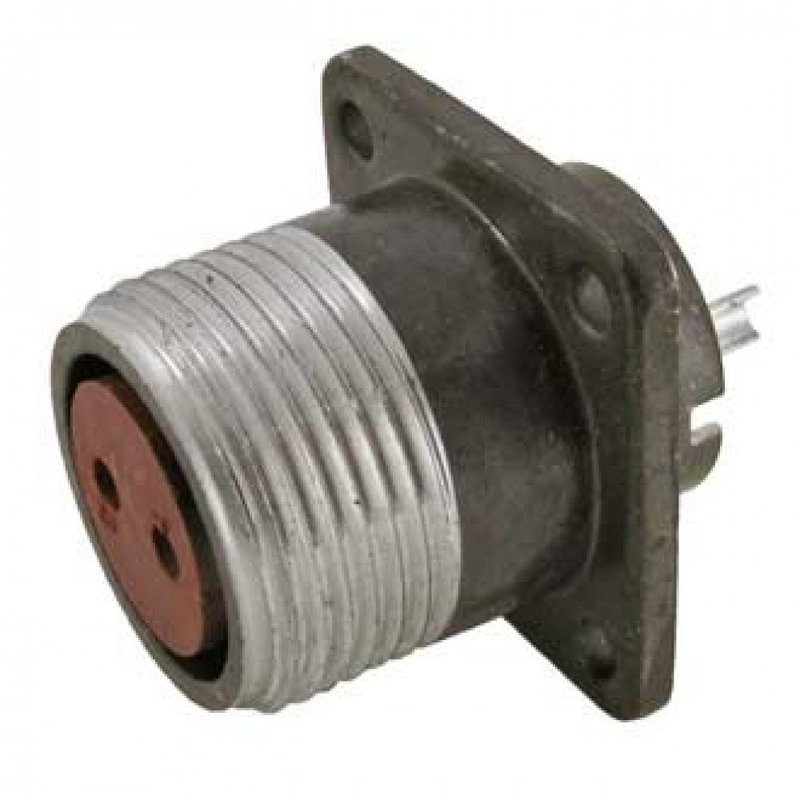

ШР20П2ЭГ6 представляет собой кабельную вилку из серии ШР — негерметичных цилиндрических разъёмов промышленного назначения. Изделие предназначено для коммутации электрических цепей в составе разъёмных соединений, где требуется надёжная механическая фиксация с помощью резьбового муфтового соединения. Вилка является ответной частью для приборных розеток и применяется преимущественно в промышленной электронике, контрольно-измерительном оборудовании, испытательных стендах и аппаратуре, использующей экранированные кабели.

Благодаря конструктивному исполнению с прямым выводом под экранированный кабель и патрубком для фиксации, модель обеспечивает корректное подключение экранированных линий связи и питания, минимизируя влияние внешних электромагнитных помех на передаваемый сигнал. Разъём рассчитан на эксплуатацию в помещениях и на объектах, где не требуется защита от прямого воздействия влаги и пыли, что соответствует негерметичному исполнению серии ШР.

Технические характеристики и конструкция

ШР20П2ЭГ6 имеет условный размер корпуса 20 и проходной диаметр 24 мм. Контакты диаметром 2,5 мм рассчитаны на ток до 25 А на каждый контакт, что обеспечивает суммарную нагрузочную способность до 50 А при одновременной работе обоих контактов. Рабочее напряжение составляет до 850 В переменного или постоянного тока, а допустимый частотный диапазон достигает 3 МГц.

Способ подключения проводников — пайка. Корпус изделия выполнен из карболита или металла, что определяет его механическую прочность и стойкость к умеренным механическим воздействиям. Конструкция предусматривает возможность фиксации кабеля скобой, что предотвращает выдёргивание проводников из мест пайки при эксплуатационных нагрузках и вибрациях. Климатическое исполнение — УХЛ, что допускает применение в условиях умеренного и холодного климата.

Особенности маркировки и преимущества модели

Условное обозначение ШР20П2ЭГ6 расшифровывается следующим образом:

• ШР — серия негерметичных цилиндрических разъёмов;
• 20 — условный размер корпуса;
• П — приборное исполнение вилки;
• 2 — количество контактов;
• Э — исполнение под экранированный кабель;
• Г — наличие патрубка;
• 6 — вариант компоновки контактов.

Двухконтактная компоновка с прямым выводом обеспечивает простоту монтажа и удобство подключения экранированных кабелей без дополнительных переходных элементов. Резьбовое муфтовое соединение гарантирует плотное и стабильное сочленение с ответной частью, исключая самопроизвольное разъединение при вибрациях и механических воздействиях. Изделие поставляется без дополнительной комплектации, что позволяет подобрать необходимые монтажные элементы в соответствии с условиями конкретного проекта.

Эксплуатационные ограничения и рекомендации

Вилка ШР20П2ЭГ6 ориентирована на стационарное и переносное оборудование, эксплуатируемое в помещениях или под укрытием, поскольку негерметичное исполнение не предполагает защиты от атмосферных осадков и агрессивных сред. При монтаже следует соблюдать полярность подключения и обеспечивать качественную пайку проводников для предотвращения перегрева контактов при максимальных токовых нагрузках. Фиксация кабеля скобой или хомутом в зоне патрубка обязательна для сохранения целостности паяных соединений.

Данная модель подходит для замены вышедших из строя разъёмов аналогичного типоразмера в ранее выпущенном оборудовании, а также для новых разработок, где требуются проверенные временем цилиндрические разъёмы с резьбовым соединением и поддержкой экранированных кабелей.
