Назначение

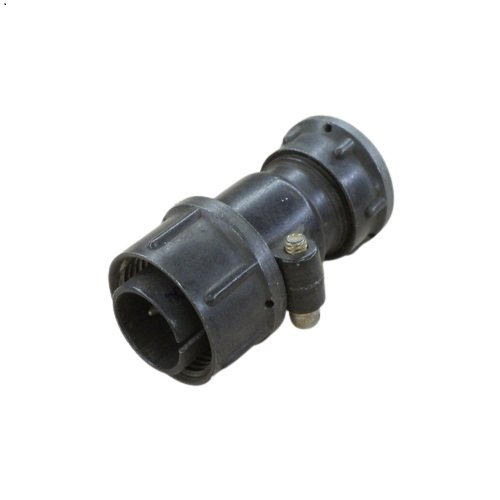

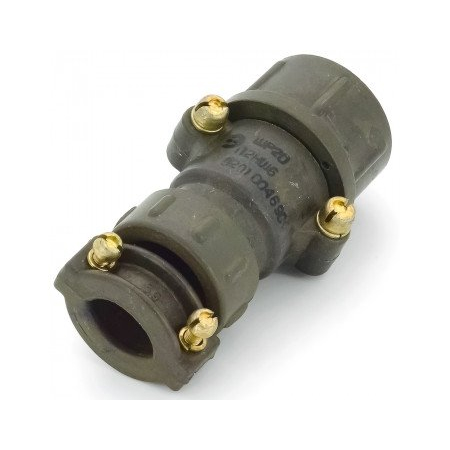

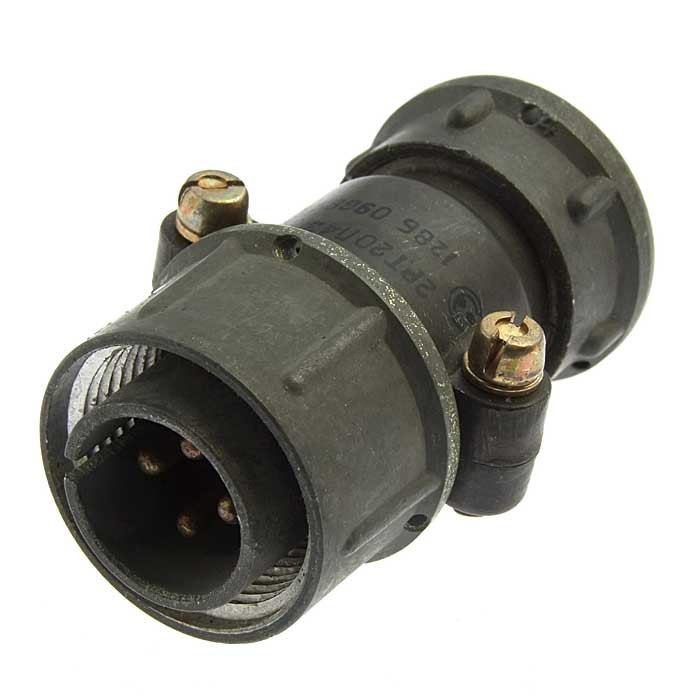

ШР20П2ЭГ6 — кабельная вилка цилиндрического низкочастотного соединителя серии ШР20. Изделие предназначено для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Вилка применяется с экранированным кабелем в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Артикул товара — 51111, категория — ШР20.

По имеющемуся описанию изделие выпущено в 2024 году с отгрузочным техническим контролем. Конструкция рассчитана на внутренний монтаж в климатическом исполнении УХЛ2. Наружное применение допускается при защите соединителя от дождя, пыли и солнца.

Подтверждённые особенности

Вилка относится к низкочастотным цилиндрическим соединителям с резьбовым сочленением. Поляризация — одношпоночная, патрубок прямой, с гайкой для экранированного кабеля. Такое исполнение характерно для кабельных сборок, где требуется механическое соединение и разъединение электрических цепей.

Основные технические параметры

• Количество контактов: два контакта диаметром 2,5 мм.
• Максимальное рабочее напряжение: 850 В, в характеристиках указано напряжение постоянного тока.
• Сопротивление контактов: не более 1,0 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 до плюс 60 °C, смена температуры — до плюс 110 °C.
• Вибрация: диапазон 1–5000 Гц, ускорение до 30 g.
• Ударные нагрузки: одиночный удар до 500 g, многократный — до 35 g.
• Наработка: минимум 1000–5000 часов.
• Ресурс сочленений-расчленений: 500.
• Срок сохраняемости: 15 лет.

Применение и условия эксплуатации

Вилка ШР20П2ЭГ6 применяется для коммутации электрических цепей в электро- и радиоаппаратуре, в том числе при использовании экранированного кабеля. Она подходит для цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. В описании отдельно указано климатическое исполнение УХЛ2, поэтому основным вариантом является внутренний монтаж.

При наружном применении требуется защита от дождя, пыли и солнца. Резьбовое сочленение и одношпоночная поляризация помогают совмещать части соединителя в заданном положении, а прямой патрубок с гайкой предназначен для экранированного кабеля. Для выбора изделия важны два контакта диаметром 2,5 мм, рабочее напряжение до 850 В и температурный диапазон от минус 60 до плюс 60 °C.

Соединитель рассчитан на наработку минимум 1000–5000 часов и 500 сочленений-расчленений. Срок сохраняемости изделия составляет 15 лет. Эти параметры определяют применение вилки в составе кабельных сборок и узлов электро- и радиоаппаратуры, где необходимы резьбовое соединение, одношпоночная поляризация и работа с экранированным кабелем.
