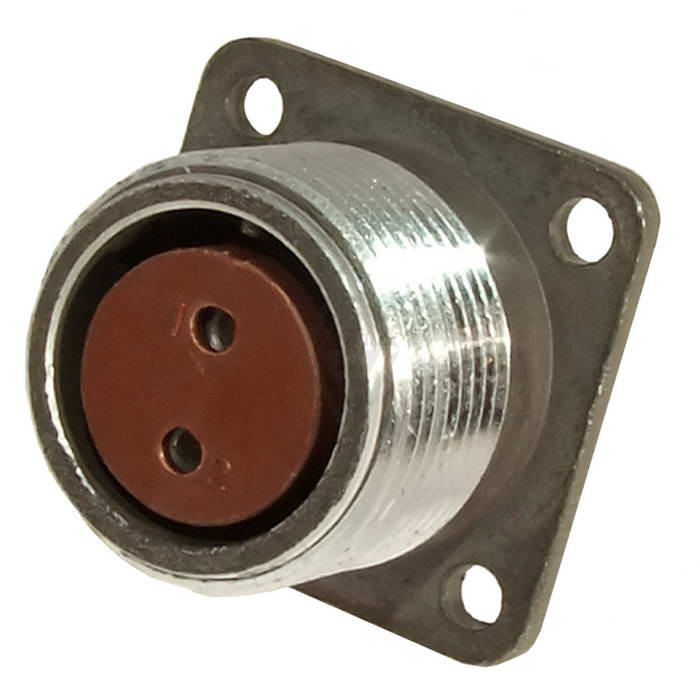

ШР20П2ЭГ6 — это розетка, относящаяся к серии соединителей ШР, предназначенная для использования в электрических цепях. Она обеспечивает надежное соединение и разъединение проводов и кабелей в различных электрических и радиоаппаратных системах.

Основные характеристики

• Тип соединителя: Штепсельный разъем негерметичный.
• Количество контактов: 2.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Максимальная токовая нагрузка на контакт: до 25 А.
• Сопротивление контактов: не более 0.001 Ом.
• Сопротивление изоляции: не менее 5000 М?.
• Температурный диапазон: от -60 °C до +60 °C.
• Материал корпуса: алюминиевый сплав (АЛ-11).
• Покрытие контактов: серебро.

Конструкция и назначение

розетка ШР20П2ЭГ6 предназначена для монтажа с экранированными или неэкранированными кабелями. Она может использоваться в электрических цепях постоянного и переменного токов частотой до 3 МГц. Соединители этой серии имеют резьбовое соединение и могут быть как блочными, так и кабельными.

Структура обозначения

Обозначение ШР20П2ЭГ6 расшифровывается следующим образом:

• ШР — тип разъема (штепсельный, негерметичный).
• 20 — условный размер корпуса.
• П — конструктивное исполнение (без патрубка).
• 2 — количество контактов.
• Э — вид гайки патрубка (для экранированного кабеля).
• Г — вид контактов ( розетка ).
• 6 — обозначение сочетания контактов.

Применение

ШР20П2ЭГ6 используется в различных областях, включая радиоэлектронную аппаратуру, где требуется надежное соединение для передачи электрического тока. Эти разъемы подходят для внутреннего и наружного применения, при условии защиты от пыли и влаги.
