Назначение

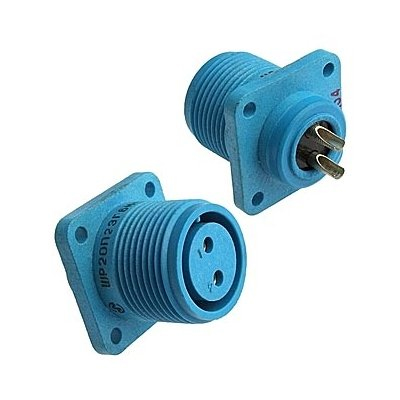

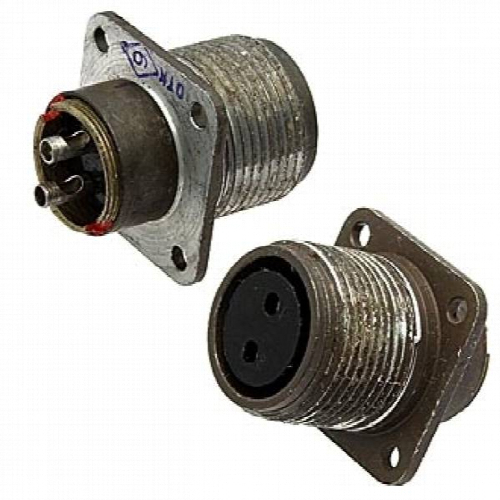

ШР20П2ЭГ6 — это приборная розетка, предназначенная для работы в электрических цепях с постоянным и переменным током на частотах до 3 МГц. Изделие применяется в различных областях, включая электро- и радиоаппаратуру. Розетка входит в группу цилиндрических низкочастотных соединителей типа ШР.

Подтверждённые технические характеристики

• Тип соединителя: ШР (цилиндрический низкочастотный).
• Условный размер корпуса: 20.
• Количество контактов: 2.
• Максимальный рабочий ток: 25 А на контакт.
• Максимальное рабочее напряжение: до 850 В (амплитудное значение).
• Сопротивление электрического контакта: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Диаметр контактов: 2,5 мм.
• Метод монтажа: пайка.
• Покрытие контактов: серебро.

Особенности конструкции

Розетка ШР20П2ЭГ6 не имеет патрубка, что делает её подходящей для установки в ограниченных пространствах. Она предназначена для соединения с экранированными или неэкранированными кабелями. Данный соединитель может использоваться как в стационарных, так и в переносных устройствах.

Условия эксплуатации

ШР20П2ЭГ6 может функционировать в условиях синусоидальной вибрации с частотами от 1 Гц до 5000 Гц и амплитудой ускорения до 300 м/с². Температурный диапазон эксплуатации составляет от минус 60 °C до плюс 60 °C.

Применение

Благодаря сочетанию рабочих параметров розетка востребована в электро- и радиоаппаратуре. Изделие подходит для коммутации цепей с постоянным и переменным током на частотах до 3 МГц. Монтаж методом пайки обеспечивает надёжное электрическое соединение, а серебряное покрытие контактов поддерживает стабильно низкое переходное сопротивление. Отсутствие патрубка расширяет возможности компоновки внутри корпусов приборов с ограниченным объёмом.

Долговечность

Минимальная наработка изделия составляет 1000 часов, а срок хранения — до 15 лет. Это делает ШР20П2ЭГ6 надёжным выбором для длительного использования в различных условиях.

Сводные сведения

Артикул: 51114. Категория: ШР20. Производитель: Каскад. Год: 2024.
