Назначение

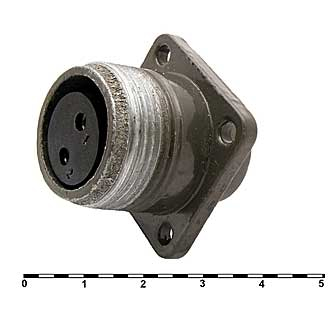

ШР20П2ЭГ6 — приборная розетка цилиндрического низкочастотного соединителя, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным рабочим напряжением до 850 В. Изделие применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. В наименовании товара указано, что позиция является аналогом; артикул — 9051.

Розетка обеспечивает электрическое соединение в составе приборного соединителя и рассчитана на использование в аппаратуре, где требуется компактный двухконтактный разъём с пайкой выводов.

Подтверждённые технические характеристики

Ниже приведены характеристики, указанные для данной позиции. Они описывают электрические и конструктивные параметры розетки ШР20П2ЭГ6.

• Тип соединителя: ШР — цилиндрический, низкочастотный.
• Условный размер корпуса: 20.
• Количество контактов: 2.
• Диаметр контакта: 2,5 мм.
• Рабочий ток на контакт: до 25 А, максимально до 35 А.
• Сопротивление электрического контакта: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Метод монтажа: пайка.
• Покрытие контактов: серебро или никель.
• Минимальный срок службы: не менее 1000 часов.
• Габаритные размеры: 42 × 30 × 30 мм.

Конструкция и условия эксплуатации

Соединитель состоит из двух частей: розетки и вилки. Данная позиция представляет собой розетку, выполненную без патрубка, что упрощает её монтаж и использование в различных условиях. Для подключения применяются экранированные или неэкранированные кабели, поэтому розетка может использоваться в разных приложениях.

Изделие может эксплуатироваться в широком диапазоне температур: от минус 60 до плюс 60 градусов Цельсия. Оно также выдерживает резкие изменения температуры до плюс 110 градусов Цельсия и устойчиво к механическим воздействиям, включая вибрации и удары.

Применение

Розетка ШР20П2ЭГ6 подходит для использования в электронике и радиотехнике, а также в других областях, где требуется надёжное соединение электрических цепей в условиях внешних воздействий. Конструкция без патрубка и возможность применения экранированных или неэкранированных кабелей делают её универсальной для различных монтажных решений.

При подборе следует учитывать подтверждённые параметры: два контакта диаметром 2,5 мм, рабочий ток до 25 А на контакт, максимальное рабочее напряжение до 850 В и частоту до 3 МГц. Монтаж выполняется пайкой; покрытие контактов может быть серебряным или никелевым.
