Назначение и общая характеристика

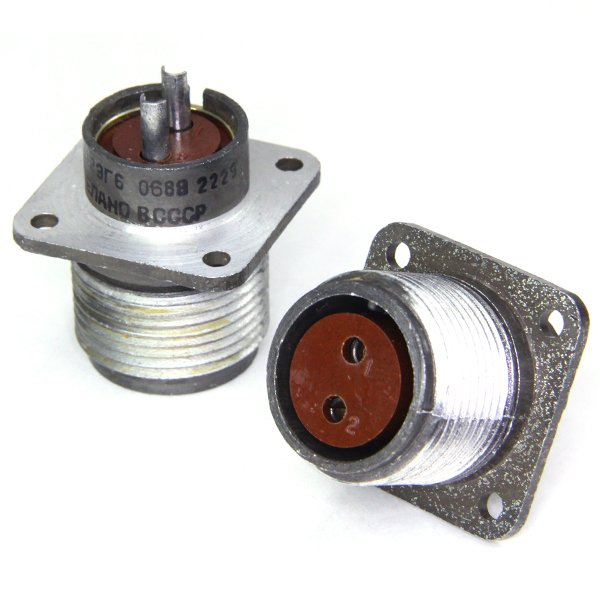

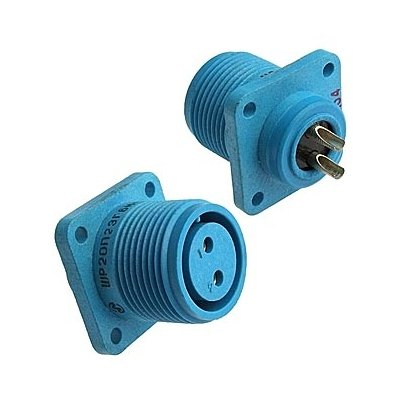

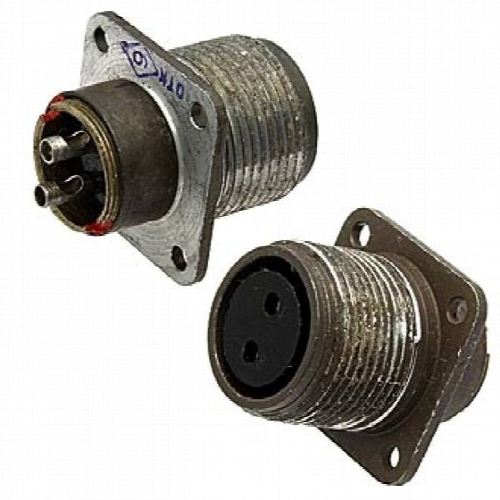

ШР20П2ЭГ6 — приборная розетка цилиндрического низкочастотного соединителя серии ШР без патрубка. Изделие предназначено для надёжного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка относится к категории ШР20 и имеет артикул 9053.

Конструкция рассчитана на монтаж на панель с резьбовым соединением. Такое исполнение применяется в промышленных и приборных системах, где требуется стабильный электрический контакт и удобная установка на оборудовании.

Расшифровка условного обозначения

Обозначение ШР20П2ЭГ6 построено по принятой для серии схеме и указывает на основные признаки изделия:

• Ш — серия соединителей;
• 20 — условный размер корпуса, равный 20 мм;
• П — приборная розетка;
• 2 — количество контактов;
• Э — исполнение без патрубка, экранированное;
• Г — гнездовые контакты;
• 6 — номер сочетания контактов, соответствующего двум контактам диаметром 2,5 мм.

Конструктивные особенности

Розетка оснащена двумя гнездовыми контактами диаметром 2,5 мм. Контакты имеют серебряное покрытие, которое способствует снижению переходного сопротивления. Корпус выполнен из алюминиевого сплава, а вставка — из карболита. Такое сочетание материалов обеспечивает стойкость к вибрационным и ударным нагрузкам, а также к повышенной влажности.

Изделие не предусматривает герметичного соединения. Это важно учитывать при выборе места установки: розетка подходит для оборудования, где герметичность не требуется, но необходима механическая прочность и устойчивость к условиям эксплуатации.

Технические характеристики

Электрические и ресурсные параметры

• Максимальное рабочее напряжение: до 850 В;
• Рабочий ток на контакт: 25 А, максимально до 35 А на контакт и до 50 А на соединитель;
• Сопротивление контакта: не более 1 мОм;
• Сопротивление изоляции: не менее 5000 МОм;
• Диапазон рабочих температур: от -60 до +60 °C;
• Ресурс сочленений: 500 циклов;
• Наработка: минимум 1000 часов;
• Масса: около 26 г;
• Габариты: примерно 30 × 30 × 38 мм или 42 × 30 × 30 мм.

Условия эксплуатации и устойчивость

Розетка выдерживает вибрации с частотой до 5000 Гц, удары с ускорением до 5000 м/с² и влажность до 98%. Климатическое исполнение УХЛ позволяет применять изделие в условиях умеренного и холодного климата. При монтаже на панель используется резьбовое соединение, что обеспечивает фиксацию розетки в составе оборудования.

Для сохранения заявленных параметров важно соблюдать рабочие токи и напряжения, а также учитывать температурный диапазон. При подключении следует контролировать состояние контактов и не превышать максимальные значения, указанные для контакта и соединителя в целом.

Применение

ШР20П2ЭГ6 применяется в промышленных и приборных системах, где требуется надёжное электрическое соединение цепей постоянного и переменного тока. Розетка востребована в оборудовании с панельным монтажом, включая установки, работающие в условиях вибрации, ударных нагрузок и повышенной влажности. Благодаря двум силовым контактам с серебряным покрытием изделие подходит для передачи значительных токов в составе низкочастотных цепей.

Изделие также используется там, где не требуется герметичное исполнение, но важны механическая стойкость корпуса, стабильность контактного сопротивления и длительный ресурс сочленений. Перед установкой рекомендуется проверить соответствие электрических параметров розетки характеристикам конкретного оборудования.
