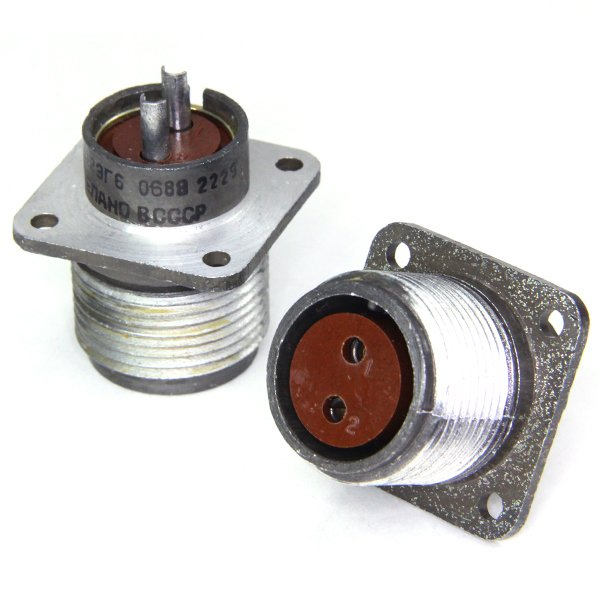

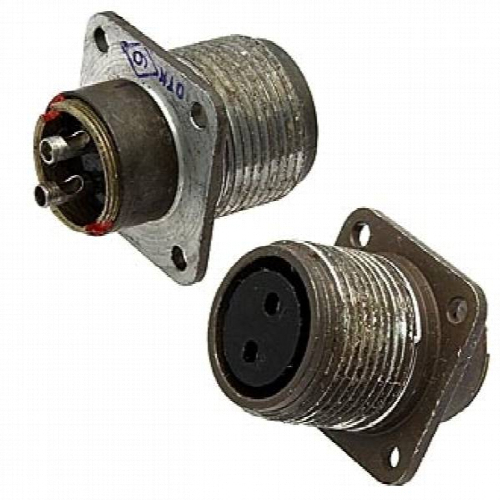

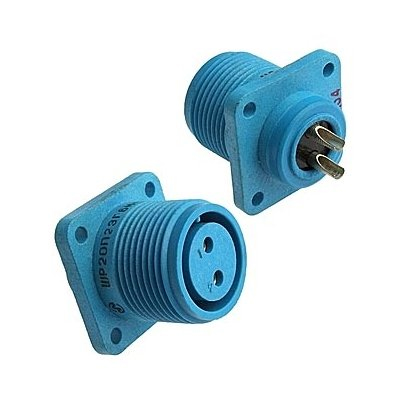

Соединители ШР20П2ЭГ6 представляют собой цилиндрические низкочастотные разъемы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Эти соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Технические характеристики :

• Количество контактов : 2.

• Максимальная токовая нагрузка : до 50 А в целом, с нагрузкой на каждый контакт до 25 А или 35 А в зависимости от источника.

• Диаметр контактов : 2,5 мм.

• Сопротивление изоляции : не менее 5000 МОм.

• Сечение провода : не более 3 мм?.

• Покрытие контактов : серебро.

• Метод монтажа : пайка.

Условия эксплуатации :

• Синусоидальная вибрация : частота от 1 до 5000 Гц, ускорение до 300 м/с?.

• Механический удар : одиночный до 5000 м/с? (500 g), многократный до 350 м/с? (35 g).

• Температурный диапазон : от -60°C до +60°C.

• Атмосферное давление : до 1,3·10?? Па (10?? мм рт. ст.).

Применение :

Соединители ШР20П2ЭГ6 используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Они подходят для монтажа с экранированными или неэкранированными кабелями в зависимости от вида концевой гайки патрубка.
