Назначение и область применения

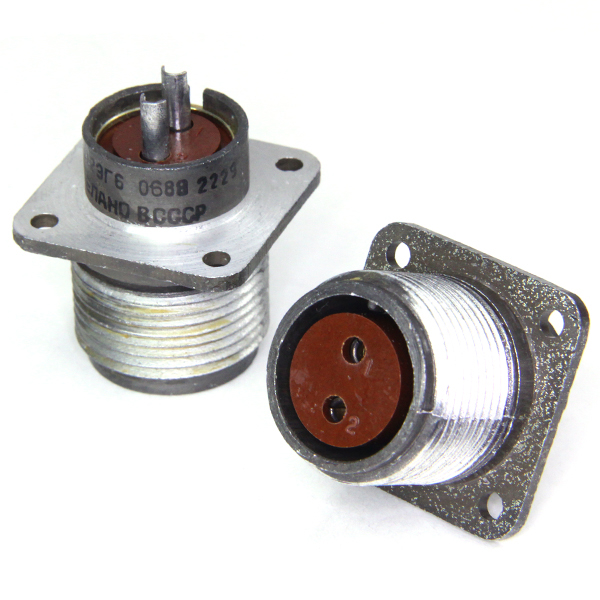

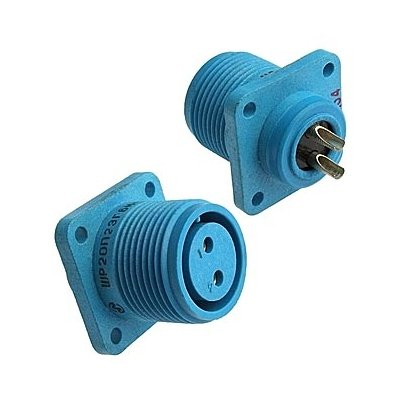

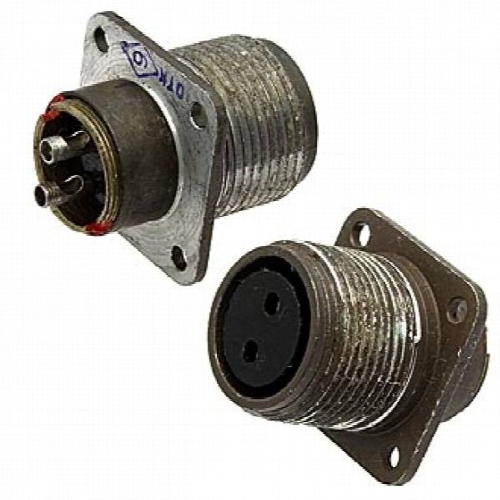

ШР20П2ЭГ6 — приборная розетка цилиндрического соединителя серии ШР20, артикул 51113. Изделие предназначено для надежного соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Розетка применяется для коммутации проводов, кабелей, узлов и блоков в цепях постоянного и переменного тока с частотой до 3 МГц.

Модель относится к негерметичным приборным соединителям без патрубка. Она подходит для внутреннего монтажа в климатическом исполнении УХЛ2 при температуре от минус 60 до плюс 60 градусов Цельсия. При наружной установке изделие требует защиты от дождя, пыли и солнца. В карточке товара производитель не указан; в имеющемся описании упоминаются завод «Каскад», 2024 год выпуска и контроль ОТК.

Конструктивные особенности

Соединитель выполнен с резьбовым соединением и одношпоночной поляризацией. Одношпоночная поляризация задаёт правильное взаимное положение частей соединителя при сочленении. Розетка имеет два контакта диаметром 2,5 мм. Монтаж выполняется пайкой. Покрытие контактов — серебро или никель.

К особенностям модели относятся компактное приборное исполнение без патрубка, возможность коммутации цепей постоянного и переменного тока, а также применение в составе электро- и радиоаппаратуры. Изделие не является герметичным, поэтому при наружном использовании необходима дополнительная защита от атмосферных факторов.

Технические характеристики

• Рабочий ток на контакт — 25 А; максимальный ток на соединитель — до 50 А.
• Максимальное напряжение — 850 В.
• Количество контактов — 2; диаметр контактов — 2,5 мм.
• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество сочленений-расчленений — не менее 500.
• Наработка — от 1000 до 5000 часов.
• Рабочая частота — до 3 МГц.

Условия эксплуатации и монтаж

Изделие рассчитано на климатическое исполнение УХЛ2 с температурным диапазоном от минус 60 до плюс 60 градусов Цельсия. К механическим и эксплуатационным факторам относятся линейное ускорение до 2000 метров в секунду в квадрате, ударные нагрузки с ускорением до 5000 метров в секунду в квадрате и пониженное атмосферное давление. Для наружного применения требуется защита от дождя, пыли и солнца.

Монтаж розетки выполняется пайкой. Резьбовое соединение обеспечивает фиксацию при сочленении, а одношпоночная поляризация помогает соблюсти правильную ориентацию ответной части. Перед установкой следует учитывать негерметичное исполнение и не допускать прямого воздействия влаги и пыли без дополнительной защиты. Изделие применяется в цепях с указанными токовыми и частотными параметрами и подходит для внутреннего монтажа в электро- и радиоаппаратуре.
