Назначение и область применения

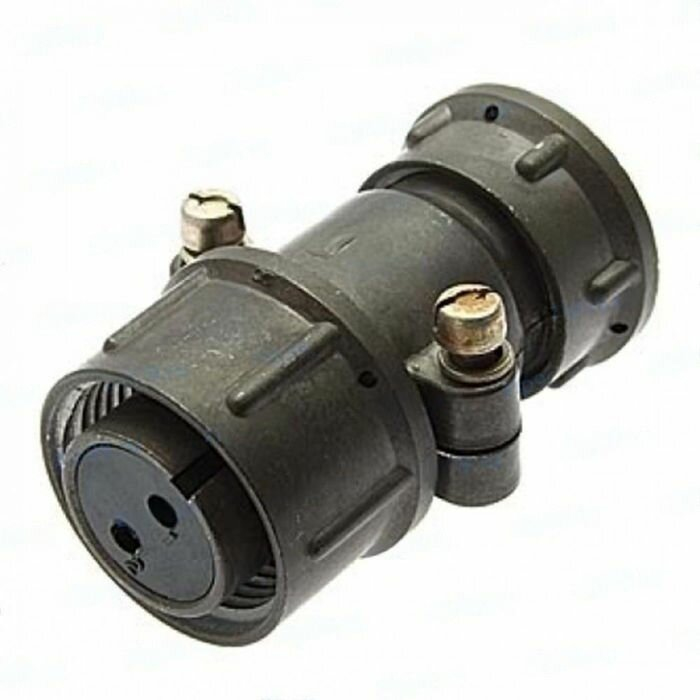

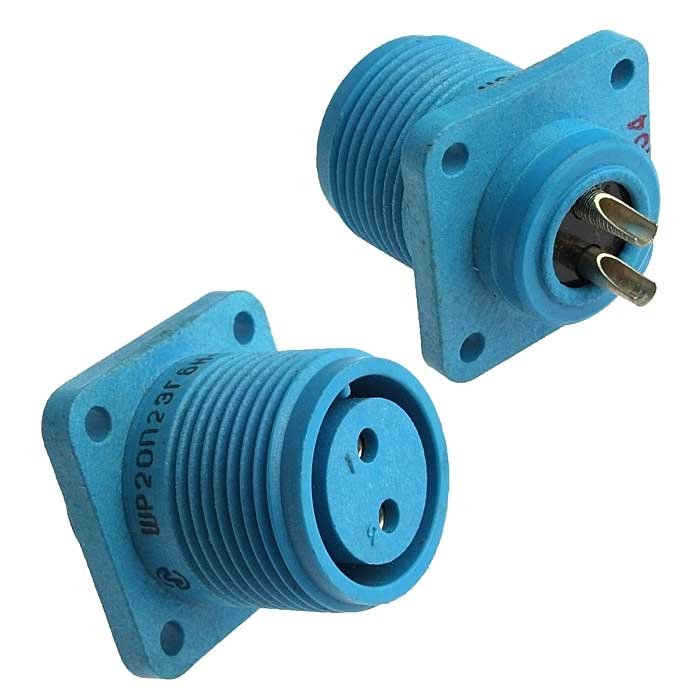

ШР20П2ЭГ6 представляет собой блочную приборную розетку цилиндрического низкочастотного разъёма серии ШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка рассчитана на установку в приборные корпуса и панели промышленного оборудования, где требуется надёжное разъёмное соединение с ответной кабельной вилкой.

Основные сферы применения включают промышленные системы управления, измерительную аппаратуру, силовые цепи электрооборудования, а также технику железнодорожного назначения. Конструкция обеспечивает стабильный электрический контакт в условиях вибрационных нагрузок и широкого диапазона температур, что делает розетку востребованной при комплектовании ответственных узлов и агрегатов.

Технические характеристики

Розетка оснащена двумя контактами диаметром 2,5 мм. Допустимый рабочий ток составляет до 25 А на каждый контакт, максимальное рабочее напряжение достигает 850 В. Контактное сопротивление не превышает 1 мОм, сопротивление изоляции — не менее 5000 МОм. Указанные параметры подтверждают высокое качество электрического соединения и низкие потери в зоне контакта.

Габаритные размеры изделия составляют приблизительно 42×30×30 мм. Корпус выполнен без патрубка, сочленение с ответной частью осуществляется резьбовым способом, что обеспечивает плотное и устойчивое соединение при механических воздействиях. Контакты изготовлены из меди и имеют серебряное покрытие, повышающее проводимость и стойкость к окислению.

Эксплуатационные показатели

• Количество контактов: 2
• Диаметр контактов: 2,5 мм
• Рабочий ток на контакт: до 25 А
• Максимальное напряжение: 850 В
• Сопротивление контакта: не более 1 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Ресурс сочленений-расчленений: 500 циклов
• Минимальная наработка: 1000 часов

Условия эксплуатации и надёжность

Изделие сохраняет работоспособность при температуре окружающей среды от минус 60°C до плюс 60°C, при этом допускается перегрев контактов до плюс 110°C. Розетка выдерживает пониженное атмосферное давление до 1,3·10⁻⁴ Па и линейное ускорение до 2000 м/с². Срок сохраняемости составляет 15 лет, что подтверждает долговременную стабильность характеристик при хранении и эксплуатации.

Герметичность соответствует нормальным габаритам, что обеспечивает защиту контактной группы от внешних загрязнений при штатном использовании. Конструкция адаптирована к жёстким условиям, включая вибрационные нагрузки, характерные для подвижных составов и промышленного оборудования.

Расшифровка обозначения

Индекс ШР20П2ЭГ6 содержит полную информацию о конструктивном исполнении изделия. Элементы обозначения расшифровываются следующим образом:

1. ШР — серия цилиндрических низкочастотных разъёмов;
2. 20 — условный размер корпуса;
3. П — приборное исполнение корпуса, розетка для установки на панель;
4. 2 — число контактов;
5. Э — диаметр контактов 2,5 мм;
6. Г — розетка, гнездовая часть разъёма;
7. 6 — комбинация контактов.

Артикул изделия — 41150. Приёмка «5» и указание года 83-84 характеризуют партию поставки и соответствуют сопроводительной документации на данную модификацию разъёма.
