Назначение

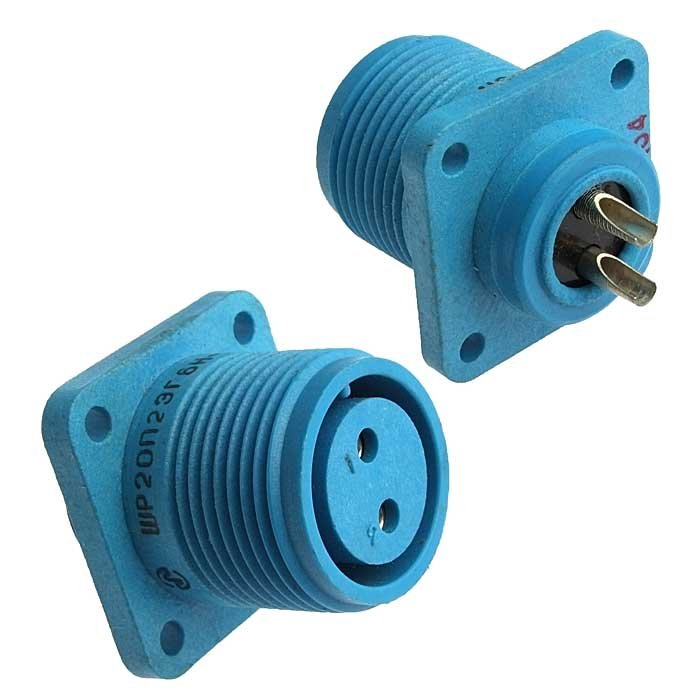

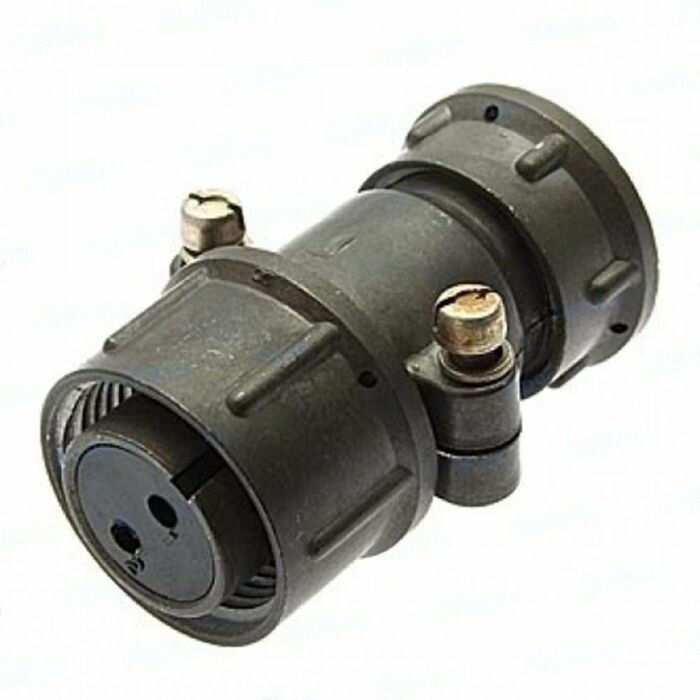

ШР20П2ЭГ6 представляет собой блочную приборную розетку цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3–5 МГц. Розетка устанавливается на блок или панель и используется в составе разъёмных соединений промышленного оборудования, железнодорожных систем и других ответственных электротехнических узлов, где требуется надёжный электрический контакт при значительных токовых нагрузках.

Применение розетки ШР20П2ЭГ6 обосновано в условиях повышенных механических воздействий и широкого диапазона температур. Изделие рассчитано на стационарную установку приборного типа без патрубка, что упрощает монтаж на плоские поверхности корпусов и панелей. Резьбовое сочленение обеспечивает фиксацию ответной части и предотвращает самопроизвольное разъединение при вибрациях.

Технические особенности

Розетка имеет два контакта диаметром 2,5 мм. Рабочий ток на контакт составляет 25 А, при этом допустимая максимальная нагрузка достигает 35 А. Номинальное напряжение — до 850 В. Сопротивление контакта не превышает 1 мОм, а сопротивление изоляции составляет не менее 5000 МОм, что подтверждает высокое качество диэлектрических материалов и стабильность электрических параметров.

• Количество контактов: 2
• Диаметр контактов: 2,5 мм
• Рабочий ток на контакт: 25 А
• Максимальный ток: до 35 А
• Напряжение: до 850 В
• Сопротивление контакта: не более 1 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Присоединение: резьбовое сочленение
• Тип корпуса: приборный, без патрубка
• Условный размер корпуса: 20

Эксплуатационные характеристики

Розетка сохраняет работоспособность при температуре окружающей среды от минус 60°C до плюс 60°C. С учётом перегрева контактов допустимая температура может достигать плюс 110°C. Изделие выдерживает линейное ускорение до 2000 м/с² и работоспособно при пониженном давлении до 1,3·10⁻⁴ Па, что позволяет использовать его в условиях разреженной атмосферы и значительных механических нагрузок.

Срок службы изделия составляет не менее 1000 часов наработки. Допустимое количество циклов сочленения-расчленения — до 500. Сохраняемость розетки при соблюдении условий хранения достигает 15 лет. Контакты изготовлены из меди и имеют серебряное покрытие, которое обеспечивает низкое переходное сопротивление и защиту контактных поверхностей от окисления.

Маркировка и расшифровка обозначения

Индекс ШР20П2ЭГ6 содержит информацию о конструктивных особенностях изделия. Буква «Ш» обозначает штепсельный разъём, буква «Р» — разъём. Цифра 20 указывает на условный размер корпуса. Буква «П» означает приборное исполнение розетки. Цифра 2 показывает количество контактов. Буква «Э» обозначает нормальные габариты. Буква «Г» указывает на тип изделия — розетка. Цифра 6 определяет сочетание контактов.

Артикул изделия — 41149. Категория товара — ШР20. Приёмка изделия соответствует обозначению «5», год выпуска — 93. Розетка поставляется в блочном исполнении и предназначена для установки в аппаратуру, где требуется разъёмное соединение с высокой токовой нагрузкой и надёжной фиксацией ответной части.
