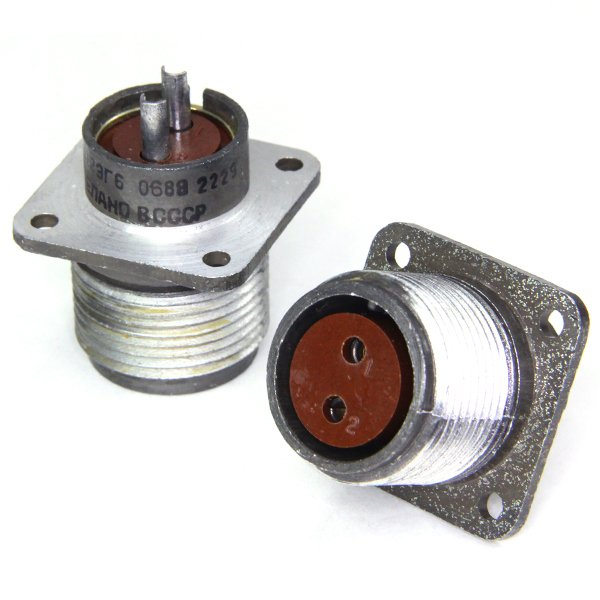

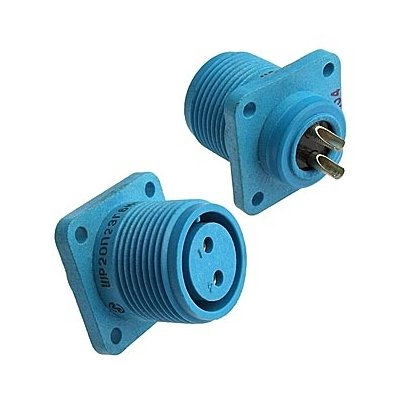

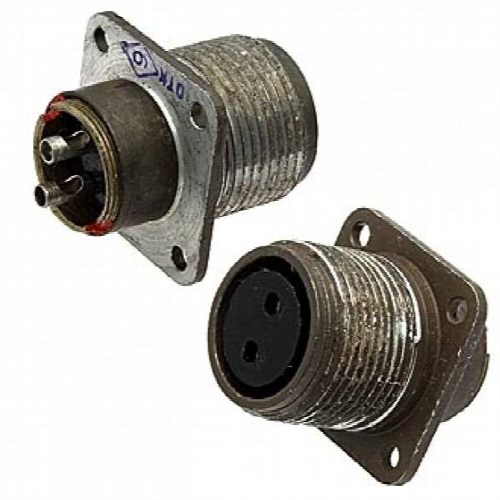

ШР20П2ЭГ6 — это приборная розетка низкочастотного цилиндрического соединителя без патрубка, выпускавшаяся в 2013-2016 годах.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.
Используется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Подходит для внутреннего монтажа в климатическом исполнении УХЛ2, с допуском наружного применения при защите от дождя, пыли и солнца; монтаж — пайка с экранированными или неэкранированными кабелями.

Характеристики

• Количество контактов: 2. ?

• Рабочий ток на контакт: 25 А.

• Сопротивление контакта: не более 1 мОм. ?

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочая температура: от -60 до +60 °C (с учетом перегрева контактов — до +110 °C).

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.
  Сочленение резьбовое, одношпоночная поляризация, покрытие контактов — серебро или никель. ?
