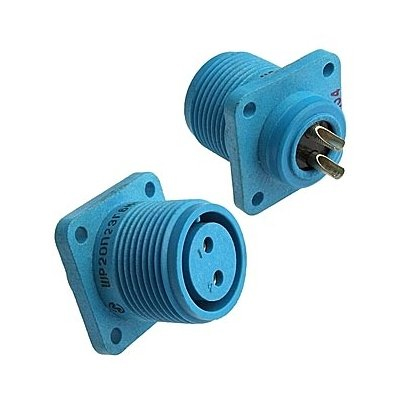

ШР20П2ЭГ6-К — цилиндрический низкочастотный кабельный разъём серии ШР, предназначенный для надёжного разъёмного соединения двух электрических цепей в аппаратуре, шкафах управления, измерительных системах и промышленном оборудовании. Исполнение относится к кабельной вилке с прямым патрубком и гайкой для экранированного кабеля; соединение с ответной частью выполняется резьбовым способом.

ШР20П2ЭГ6-К: назначение и конструкция

Разъём ШР20П2ЭГ6-К применяется в цепях постоянного и переменного тока, где важны механическая прочность, стабильность контакта и удобство обслуживания. Серия ШР рассчитана на объёмный монтаж и используется для коммутации кабелей, приборных блоков и отдельных узлов радиоэлектронной и промышленной аппаратуры.

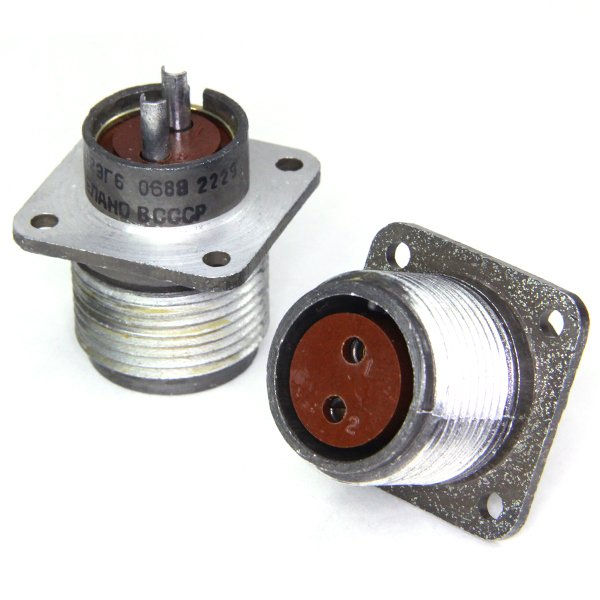

Корпус разъёма выполнен из алюминиевого сплава с защитным оксидированием. Изолятор — карболитовый, чёрного цвета. Такое конструктивное исполнение делает разъём пригодным для эксплуатации в условиях вибраций, перепадов температур и регулярного подключения оборудования.

Расшифровка обозначения

Обозначение ШР20П2ЭГ6-К содержит основные сведения о конструкции изделия:

• ШР — серия штепсельных цилиндрических разъёмов.

• 20 — условный размер корпуса.

• П — прямой патрубок кабельного исполнения.

• 2 — количество контактов.

• Э — концевая гайка, рассчитанная на подключение экранированного кабеля.

• Г6 — контактная группа с двумя гнездовыми контактами диаметром 2,5 мм.

• К — вариант исполнения, встречающийся в заводской маркировке кабельной вилки.

Основные характеристики

Параметры по напряжению, току и сопротивлению изоляции позволяют использовать ШР20П2ЭГ6-К для силовых и сигнальных цепей с относительно высокой нагрузкой, если соблюдены требования к монтажу, сечению кабеля и условиям эксплуатации.

Особенности применения

Ключевое преимущество ШР20П2ЭГ6-К — сочетание двух контактов увеличенного диаметра 2,5 мм и резьбового соединения. Резьбовая фиксация препятствует самопроизвольному расстыковыванию при вибрации и механических нагрузках, а экранирующее кабельное исполнение помогает организовать корректное подключение экранированных линий.

Разъём может применяться в следующих задачах:

• подключение электропитания приборов и функциональных модулей;

• коммутация кабельных жгутов в системах автоматики;

• соединение оборудования в измерительных и испытательных комплексах;

• использование в промышленной радиоэлектронной аппаратуре;

• подключение цепей управления и силовых линий с ограниченным числом проводников.

Серия ШР относится к негерметичным соединителям. Поэтому при проектировании необходимо учитывать степень защиты конкретной сборки и, при необходимости, предусматривать внешнюю защиту от прямого воздействия влаги, пыли или агрессивных сред. Для аналогичных изделий серии указывается степень защиты IP54 в соответствующем конструктивном исполнении.

На что обратить внимание при монтаже

Для надёжной работы ШР20П2ЭГ6-К важно проверить соответствие ответной части, поляризации и контактной группы. Ответный разъём должен быть совместим по серии, типоразмеру корпуса 20, расположению двух контактов и ключеванию.

При монтаже рекомендуется:

• применять кабель с проводниками, соответствующими токовой нагрузке;

• выполнять пайку без перегрева контактной части и изолятора;

• обеспечить качественное присоединение экрана кабеля через конструкцию патрубка и гайки;

• контролировать затяжку накидной гайки при сочленении;

• не превышать допустимые электрические параметры контактов;

• проверять состояние серебряного покрытия и чистоту контактных поверхностей при техническом обслуживании.

ШР20П2ЭГ6-К — практичное решение для двухпроводных линий, где требуются надёжная фиксация, устойчивость к механическим воздействиям и возможность использования экранированного кабеля. Конструкция с двумя контактами Ø2,5 мм, рабочим напряжением до 850 В и токовой нагрузкой до 25 А на контакт делает этот разъём востребованным в профессиональной электротехнике и промышленной аппаратуре.
