ШР20П2ЭГ6 Каскад

Цена:

1000 ₽

Производитель: Каскад

Технические характеристики

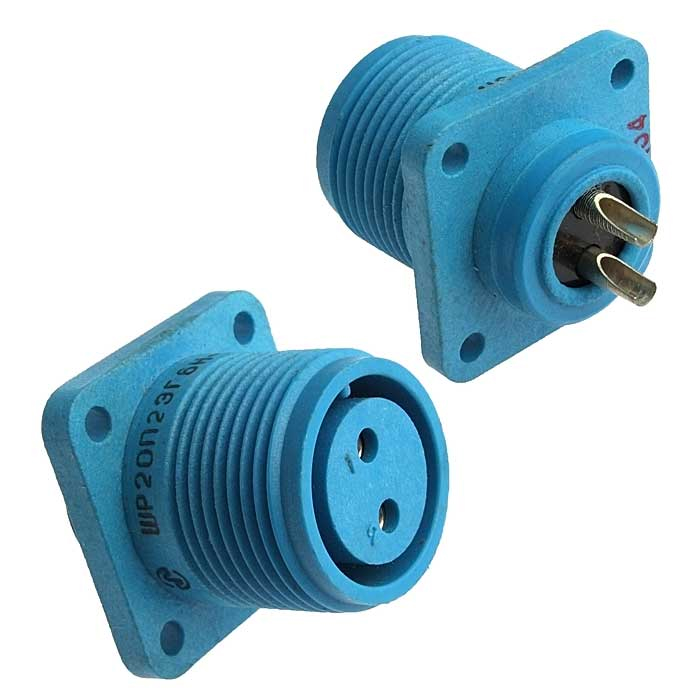

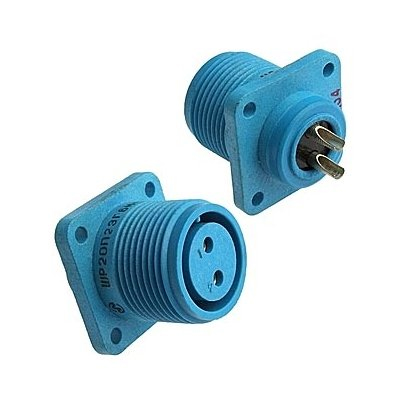

ШР20П2ЭГ6 «Каскад» — это приборный низкочастотный цилиндрический разъем серии ШР, обычно изготавливаемый в двух базовых исполнениях: как кабельная вилка и как приборная (блочная) розетка. Он предназначен для надежного соединения электрических цепей постоянного и переменного тока в радиоэлектронной и промышленной аппаратуре общего назначения.

Разъем имеет 2 контакта диаметром 2,5 мм, выполненные в виде штырей (вилка) или гнезд (розетка). Корпус и патрубок обычно выполнены из алюминиевого сплава, изолятор — из карболита или подобного термостойкого материала. Сопряжение вилки и розетки осуществляется резьбовым соединением с гайкой патрубка, обеспечивающим устойчивый механический и электрический контакт.

Количество контактов: 2 шт. диаметром 2,5 мм.
Максимальное рабочее напряжение (постоянного и переменного тока, до нескольких МГц): до 850 В.
Рабочий ток на один контакт: до 25–35 А, на соединитель в целом — до 50 А в зависимости от конкретного исполнения.
Сопротивление контакта — не более 1 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Диапазон рабочих температур: примерно от −60 до +60 °C, с учетом перегрева контактов до +110 °C.
Вибрационные и ударные нагрузки: выдерживает линейное ускорение до 2000 м/с², одиночные удары до 5000 м/с² и многократные удары до 350 м/с².
Изделие рассчитано на не менее 500 циклов сочленения–расчленения, минимальная наработка составляет порядка 1000–5000 ч, сохраняемость — до 15 лет.

Исполнение ШР20П2ЭГ6 относится к негерметичным соединителям; часть вариантов имеет патрубок для экранированного кабеля, что упрощает защиту от помех в слаботочных цепях. Монтаж — объемный (розетка устанавливается в панель или блок), а вилка — кабельная, с прямым патрубком. Вилка и розетка одного типономинала совместимы по посадочному диаметру и разводке контактов, что позволяет собирать каскадные или параллельные соединения.
