Назначение и общая характеристика

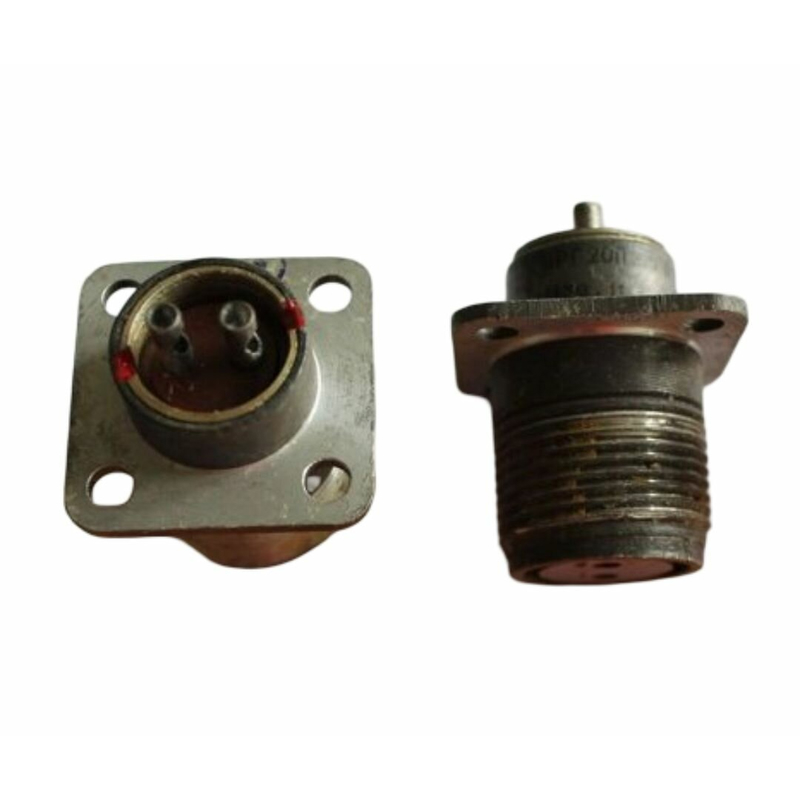

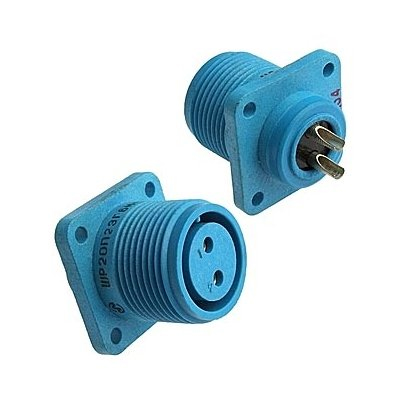

ШР20П23ЭГ6-К — низкочастотный цилиндрический электрический разъем серии ШР российского производства. Артикул 9025. Он предназначен для надежного соединения в электрических цепях промышленного оборудования. Конструктивно это кабельная вилка с патрубком для экранированного кабеля, условным размером корпуса 20 и сочетанием контактов ЭГ6.

Модель относится к категории ШР20. В карточке товара производитель не указан, поэтому описание ограничено подтвержденными сведениями о конструкции и параметрах.

Подтвержденные технические особенности

Электрические параметры

• Рабочее напряжение: до 850 В переменного или постоянного тока.
• Токовая нагрузка: до 25 А на контакт при диаметре контактов 2,5 мм.
• Тип контактов: штыревой, что соответствует исполнению вилки.
• Сочетание контактов: ЭГ6.

Конструкция и материалы

• Корпус: металлический.
• Изолятор: карболит.
• Исполнение: кабельная вилка с патрубком для экранированного кабеля.
• Условный размер корпуса: 20.
• Проходной диаметр: 24 мм.

Условия эксплуатации

• Температурный диапазон: от минус 60 до плюс 60 градусов Цельсия; с учетом перегрева контактов — до плюс 110 градусов Цельсия.
• Линейное ускорение: до 2000 метров на секунду в квадрате.
• Атмосферное давление: до 1,3 умножить на 10 в минус четвёртой степени паскаля.
• Ресурс: не менее 500 сочленений-расчленений, минимальная наработка — 1000 часов.
• Срок сохраняемости: не менее 15 лет.

Применение и совместимость

Разъем подходит для объемного монтажа в условиях вибрации, перепадов температур и пониженного давления. В описании отдельно указано применение в промышленных системах, включая HVAC и refrigeration. Такие условия соответствуют оборудованию, где требуется устойчивое электрическое соединение при механических и климатических нагрузках.

Модель часто используется в паре с ответными частями серии ШР. Это позволяет выполнять герметичные или негерметичные соединения в технике. При подборе ответной части следует учитывать условный размер корпуса 20, сочетание контактов ЭГ6 и тип контактов вилки.

ШР20П23ЭГ6-К рассчитан на работу в цепях с напряжением до 850 В и током до 25 А на контакт. Металлический корпус и карболитовый изолятор обеспечивают конструктивную основу для эксплуатации в указанных условиях. Для экранированного кабеля предусмотрен патрубок, а проходной диаметр 24 мм важен при монтаже и прокладке.
