Назначение

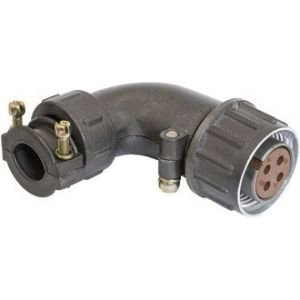

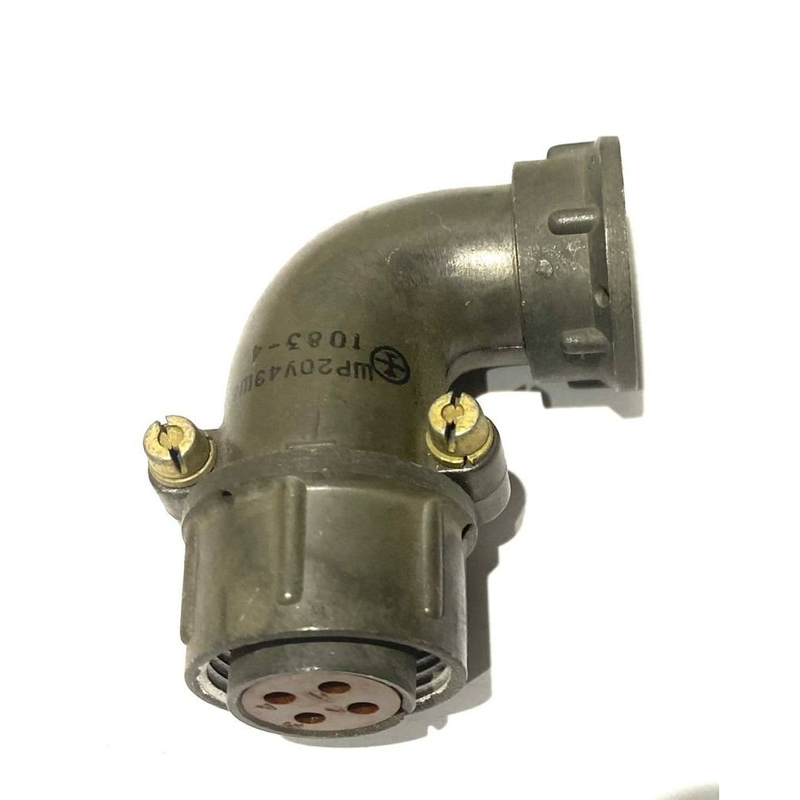

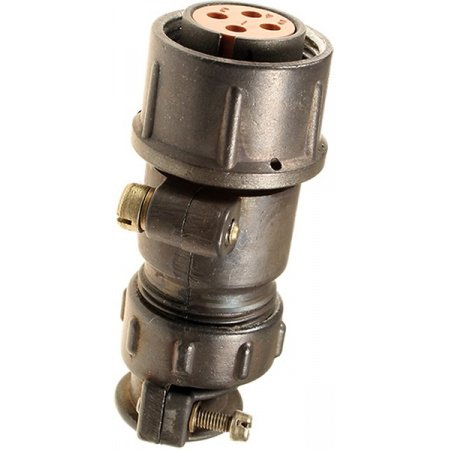

ШР204Ш8 (артикул 9023) — кабельная розетка низкочастотного цилиндрического соединителя серии ШР с условным размером корпуса 20 и четырьмя контактами. Изделие относится к категории ШР20 и предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Основное назначение розетки — обеспечение электрического соединения в составе приборов и устройств, где требуется устойчивость к механическим и климатическим воздействиям. Конструкция рассчитана на эксплуатацию в сложных условиях, включая вибрацию, удары, линейные ускорения и пониженное давление.

Подтверждённые технические особенности

Электрические параметры

• Максимальная токовая нагрузка на контакт — 35 А.
• Рабочий ток — до 25 А.
• Рабочее напряжение — до 850 В.
• Частота переменного тока — до 3 МГц.
• Число контактов — 4.
• Условный размер корпуса — 20.

Механические и климатические воздействия

• Синусоидальная вибрация в диапазоне 1–5000 Гц с ускорением 300 м/с².
• Механические удары с ускорением до 5000 м/с² при одиночном действии.
• Линейное ускорение — 2000 м/с².
• Температурный диапазон — от -60 °C до +60 °C; с учётом перегрева контактов допускается нагрев до +110 °C.
• Работа при пониженном давлении до 1,3·10⁻⁴ Па.
• Наработка — не менее 1000 часов.
• Количество соединений-расчленений — 500.
• Срок хранения — 15 лет.

Расшифровка обозначения

Обозначение ШР204Ш8 построено по принятой для серии схеме. ШР указывает на тип соединителя, 20 — на условный размер корпуса, 4 — на число контактов. Буква Ш обозначает кабельное исполнение с угловым патрубком, а цифра 8 — вариант конструкции.

Таким образом, ШР204Ш8 представляет собой четырёхконтактную кабельную розетку с корпусом размера 20, выполненную в кабельном исполнении с угловым патрубком. Указанные особенности конструкции важны при подборе ответной части и при монтаже кабельной линии.

Применение и условия эксплуатации

Розетка применяется в приборах и электрических цепях, где необходимо надёжное соединение при воздействии вибрации, ударов, линейного ускорения, пониженного давления и расширенного температурного диапазона. Она может использоваться в составе оборудования, работающего в сложных условиях, при напряжении до 850 В и токе до 25 А.

При эксплуатации следует учитывать подтверждённые ограничения: температурный режим от -60 °C до +60 °C, допустимый перегрев контактов до +110 °C, ресурс соединений-расчленений 500 циклов и наработку не менее 1000 часов. Для правильного подбора важно соблюдать соответствие числа контактов, размера корпуса и кабельного исполнения требованиям конкретного устройства.
