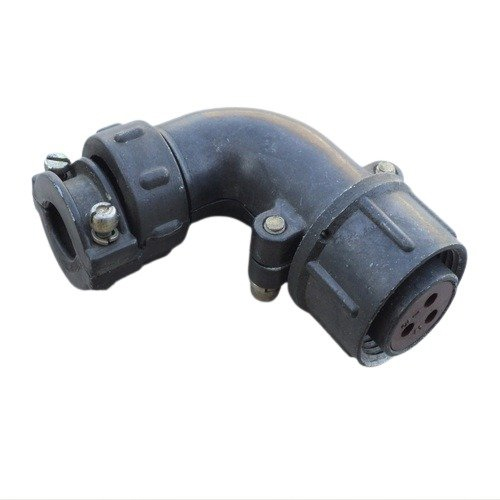

ШР203Г6Н — это обозначение штекерного (цилиндрического) низкочастотного разъёма ряда ШР, применяемого для соединения электрических цепей в стационарном и корабельном оборудовании, ВС, АТИ и других изделиях военной и промышленной техники.

Что означает маркировка

• ШР — штепсельный разъём низкочастотный цилиндрический, ручного соединения, с резьбовым соединением.

• 20 — условный размер корпуса (габаритный диаметр, ряд 12, 16, 20, 28 и т.д.).

• 3 — тип исполнения/вариант конструкции (может указывать на количество и тип контактов, вариант корпуса или кабельной части; точное значение зависит от конкретного ГОСТ/ТУ).

• Г — герметичный разъём (в отличие от негерметичного ШР, конструкция герметичных ШРГ/ШР*Г обеспечивает защиту от попадания пыли и влаги).

• 6 — модификация/исполнение по конструкции (вариант контактной части, типа присоединения «прибор‑кабель», исполнение розетки или вилки).

• Н — низкочастотный, иногда может дополнительно указывать тип контактной части (например, нажимные контакты) или вариант исполнения по монтажу.

Основные технические особенности

Разъёмы ряда ШР20 рассчитаны на токи порядка десятков ампер на контакт (обычно до 25–100 А в зависимости от конкретного варианта), с максимальным рабочим напряжением до 850 В постоянного тока. Контакты обычно имеют диаметр 2,5–3,5 мм с серебряным или никелевым покрытием, сопротивление контактов единицы миллиомов, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Условия эксплуатации и применение

Температурный диапазон эксплуатации типичен для серии ШР: примерно от −60 до +60 °C, с перепадами температур до +110 °C с учётом перегрева контактов. Разъёмы устойчивы к вибрации (диапазон частот до 5000 Гц, ускорение порядка 300 м/с²) и к ударным нагрузкам (до 5000 м/с² одиночный удар и 350 м/с² многократный удар), что позволяет использовать их в авиационной, корабельной и военной аппаратуре.

Конструкция и монтаж

Корпус может быть металлическим или пластмассовым, с резьбовым соединением корпуса и одним шпоночным выступом для поляризации. Разъёмы бывают в виде вилок и розеток, блочные (приборные) или кабельные, с прямым или угловым патрубком, монтируются посредством пайки или разъёмного соединения. Они предназначены для внутреннего и частично наружного применения при условии дополнительной защиты от пыли и влаги со стороны потребителя.

Если напишете, что именно вам интересно (вилка или розетка, число контактов, тип подключения), можно уточнить параметры именно под ваш ШР203Г6Н.
