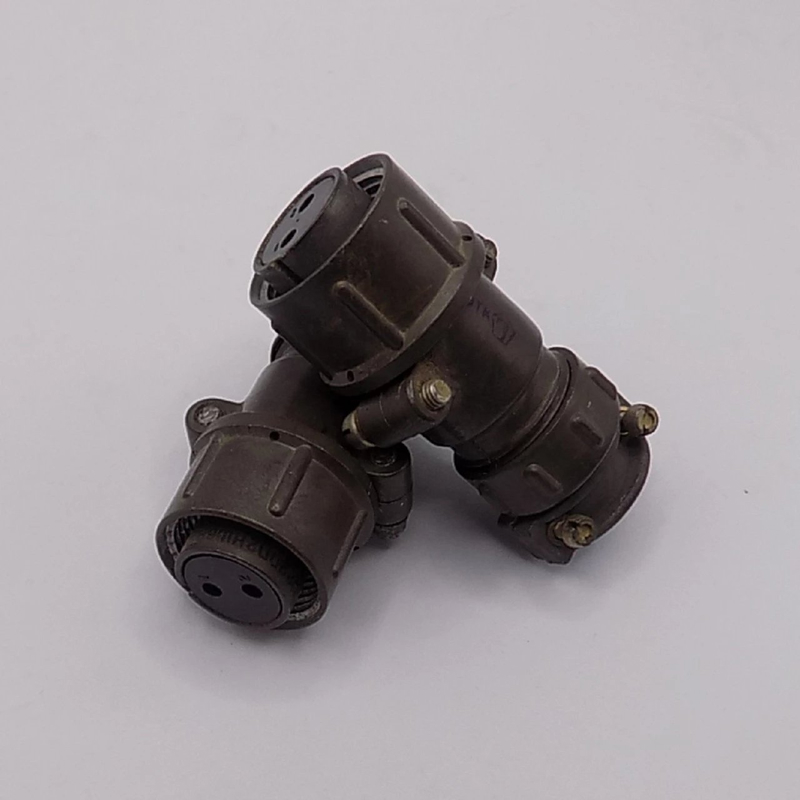

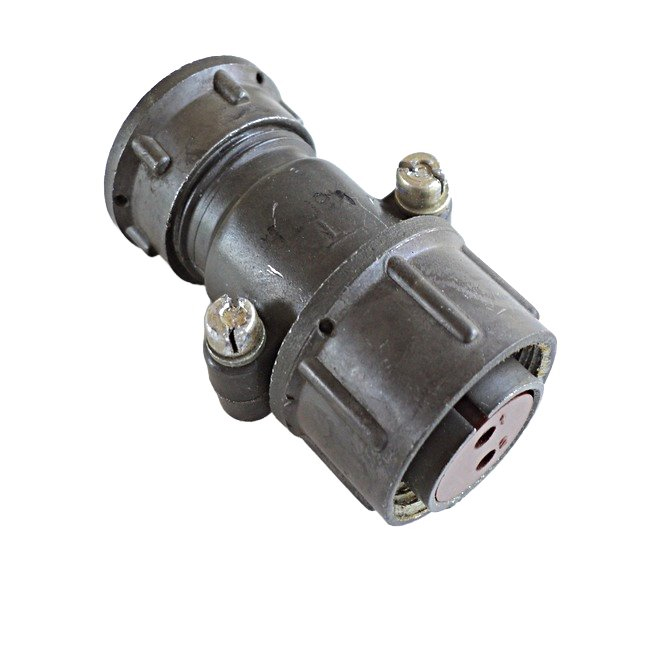

ШР20П2НШ6 — это цилиндрический низкочастотный соединитель (розетка), предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В.​

Назначение

Он используется для надежного соединения блочных (приборных) и кабельных частей в различных устройствах, включая монтаж с экранированными или неэкранированными кабелями. Соединители подходят для внутреннего и наружного применения в климатическом исполнении УХЛ (умеренный и холодный климат), с защитой от пыли и воды при использовании потребителем.​

Конструкция

Состоит из вилки и розетки с резьбовым соединением и одношпоночной поляризацией корпусов. Метод монтажа — пайка, покрытие контактов — никель (в обозначении "Н"). Корпус условного размера 20, с 2 контактами, без патрубка для приборной части, гайка для неэкранированного кабеля.​

Расшифровка обозначения

• ШР — тип соединителя.

• 20 — размер корпуса.

• П — без патрубка (приборная часть).

• 2 — число контактов.

• Н — гайка для неэкранированного кабеля.

• Ш — розетка.

• 6 — сочетание контактов.

• Н — никелевое покрытие.​

Технические характеристики

Соединители выдерживают рабочую температуру от -60 до +60 °C (с перегревом контактов до +110 °C), вибрацию до 5000 Гц с ускорением 300 м/с², механические удары до 5000 м/с². Сопротивление изоляции не менее 5000 МОм, ресурс — 500 сочленений-расчленений, срок хранения 15 лет. Максимальный ток на контакт — до 200 А в зависимости от диаметра.​
