Назначение и применение

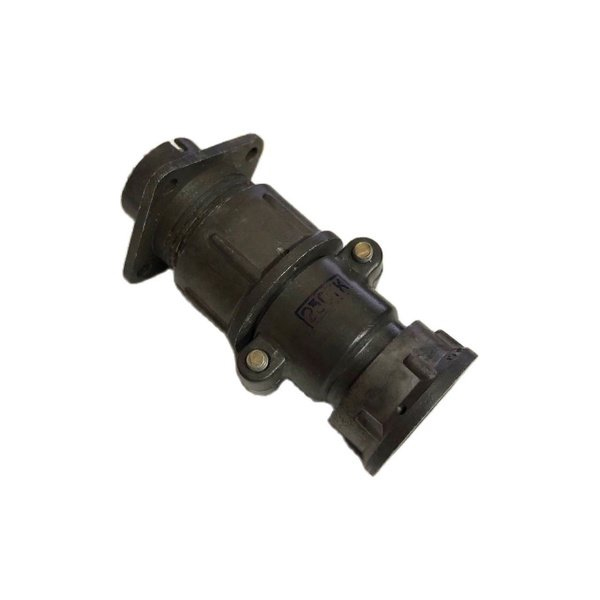

ШР20-П2ЭШ6 (артикул 9014) — разъём серии ШР, представляющий собой негерметичный цилиндрический низкочастотный соединитель с двумя контактами диаметром 2,5 мм. Он предназначен для электрического соединения низкочастотных цепей в составе кабельных сборок, приборов и оборудования, где не требуется герметичное исполнение. Исполнение с прямым патрубком и индексом «Э» рассчитано на подключение экранированного кабеля.

Разъём применяют для коммутации цепей с рабочим напряжением до 850 В и токовыми нагрузками, соответствующими его контактной системе. Негерметичная конструкция не предназначена для условий, требующих полной защиты от влаги, пыли или давления, поэтому при монтаже следует учитывать назначение соединителя и условия эксплуатации.

Электрические характеристики

• Рабочее напряжение — до 850 В переменного и постоянного тока.
• Максимальная токовая нагрузка — до 35 А на контакт, рабочий ток — 25 А.
• Общая нагрузка на соединитель — до 50 А.
• Сечение подсоединяемого провода — до 3 мм².
• Сопротивление контакта — не более 0,001 Ом.
• Сопротивление изоляции — не менее 5000 МОм.

Указанные параметры определяют применение разъёма в цепях питания и низкочастотных сигналов, где важны стабильное контактное сопротивление и достаточная электрическая изоляция. Для подключения используются провода сечением до 3 мм².

Конструкция и материалы

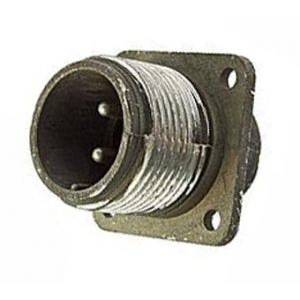

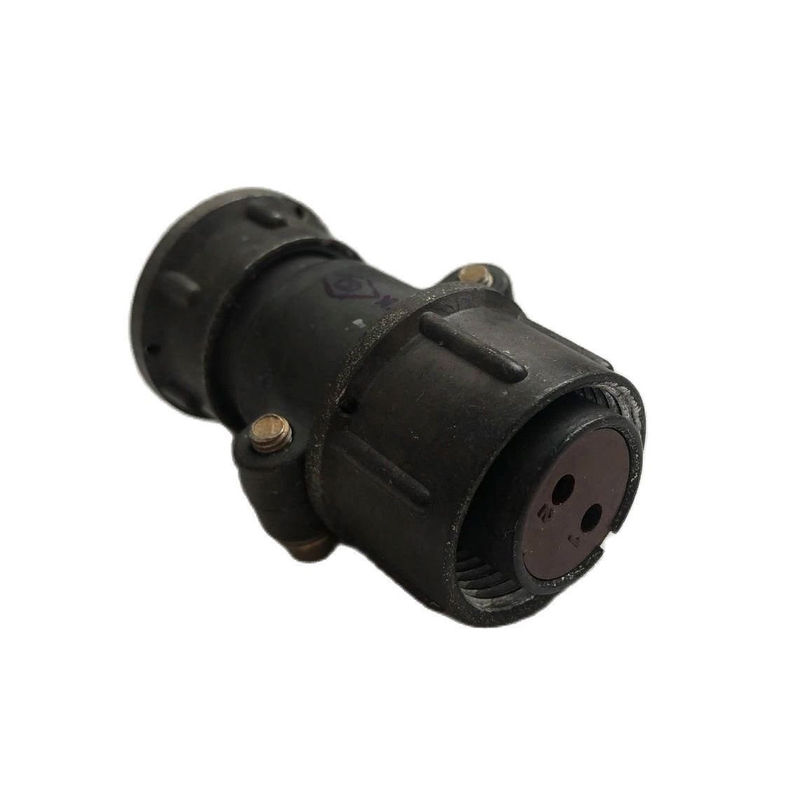

Разъём выполнен в цилиндрическом корпусе с условным размером 20 и проходным диаметром 24 мм. В серии предусмотрены кабельная розетка с прямым патрубком для экранированного кабеля и приборная вилка без патрубка; масса приборной вилки — до 23 г.

• Корпус — алюминиевый сплав АЛ-11.
• Изоляторы — карболит К-211-3.
• Контакты — латунь ЛС59-1 с серебряным или никелевым покрытием.
• Наработка — не менее 1000 часов.
• Число сочленений-расчленений — до 500.
• Срок хранения — 15 лет.

Контакты диаметром 2,5 мм расположены по схеме 6. Материалы корпуса, изоляторов и контактов обеспечивают механическую прочность соединения и электрическую изоляцию в пределах заявленных характеристик.

Условия эксплуатации и маркировка

Разъём работает при температурах от минус 60 до плюс 60 °C; с учётом перегрева контактов допускается нагрев до плюс 110 °C. Заявлена устойчивость к вибрации до 5000 Гц с ускорением 300 м/с², к механическим ударам до 5000 м/с² и к линейному ускорению до 2000 м/с².

1. ШР — штепсельный разъём негерметичный.
2. 20 — условный размер корпуса.
3. П — прямой патрубок; для приборных вариантов в серии предусмотрено исполнение без патрубка.
4. 2 — количество контактов.
5. Э — исполнение для экранированного кабеля.
6. Ш — розетка или вилка.
7. 6 — схема расположения контактов с двумя контактами диаметром 2,5 мм.

Перед монтажом следует проверить соответствие исполнения разъёма типу кабеля и условиям эксплуатации. Негерметичное исполнение требует защиты соединителя от прямого воздействия влаги, пыли и других факторов, если они не предусмотрены условиями работы оборудования.
