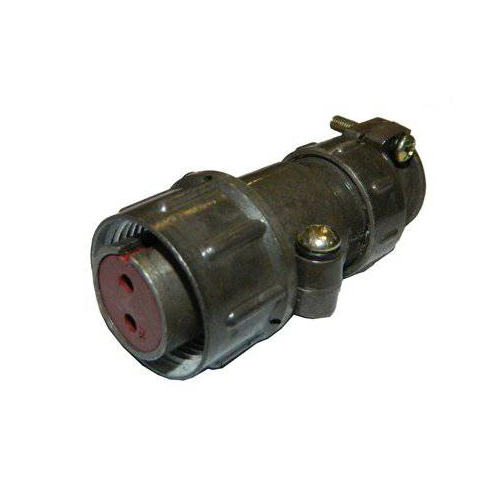

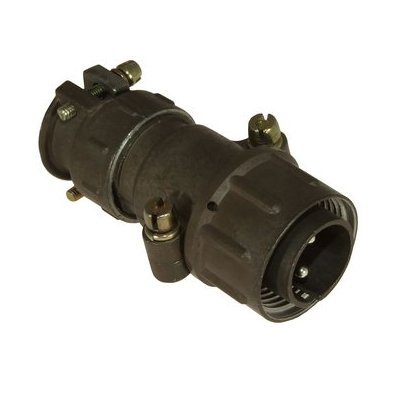

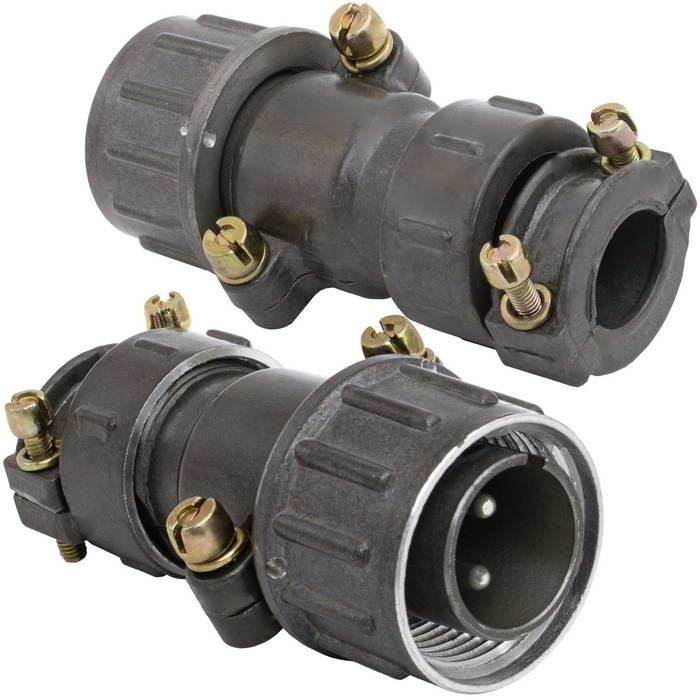

ШР20‑П2ЭГ6 — это низкочастотный цилиндрический штекерный разъём серии ШР, рассчитанный на применение в цепях постоянного и переменного тока с частотой до примерно 3 МГц. Он используется в основном в промышленной, измерительной и военной технике, где требуется надёжное соединение до 850 В и достаточно высоких токов.

ШР20‑П2ЭГ6 применяется для соединения приборных (блочных) и кабельных цепей в электрическом оборудовании, в том числе в условиях повышенных вибраций, ударов и перепадов температур. Разъём относится к разъёмам объёмного монтажа с резьбовым соединением, что обеспечивает надёжную фиксацию и стойкость к вытягиванию.

Расшифровка обозначения «ШР20‑П2ЭГ6»:

• «ШР» — тип соединителя (цилиндрический штекерный низкочастотный).

• «20» — условный размер корпуса.

• «П» — конструктивное исполнение (приборная часть без патрубка или кабельная часть с прямым патрубком).

• «2» — количество контактов (два).

• «Э» — вид концевой гайки для экранированного кабеля.

• «Г» — тип части разъёма (вилка).

• «6» — код сочетания контактов.

• Количество контактов — 2 шт.

• Максимальное рабочее напряжение — не более 850 В (для постоянного и переменного тока).

• Рабочий ток на один контакт — до 25 А, общий токовой режим для двух контактов — до 50 А.

• Сопротивление электрического контакта — не более 1 мОм.

• Сопротивление изоляции — не менее 5000 МОм.

• Диапазон рабочих температур окружающей среды — от примерно −60 °C до +60 °C, смена температур может достигать −60…+110 °C с учётом перегрева контактов.

• Разъём выдерживает синусоидальную вибрацию до 5000 Гц с ускорением до 300 м/с², ударные нагрузки (одиночный удар до 5000 м/с², многократные удары до 350 м/с²) и линейные ускорения до 2000 м/с².

• Рабочее атмосферное давление может снижаться до порядка1,3⋅10−41{,}3 \cdot 10^{-4}1, 3 ⋅ 1 0 − 4 Па (10⁻⁶ мм рт. ст.), что позволяет использовать разъём в условиях разрежённого воздуха.

Соединитель рассчитан на не менее 500 циклов сочленения‑расчленения при минимальной наработке порядка 1000 часов и сохраняемости до 15 лет. Корпус выполнен под крепление с фланцем и резьбовой гайкой, что обеспечивает жёсткую фиксацию и удобство монтажа в платы приборных блоков или в корпуса распределительных устройств.
