Назначение

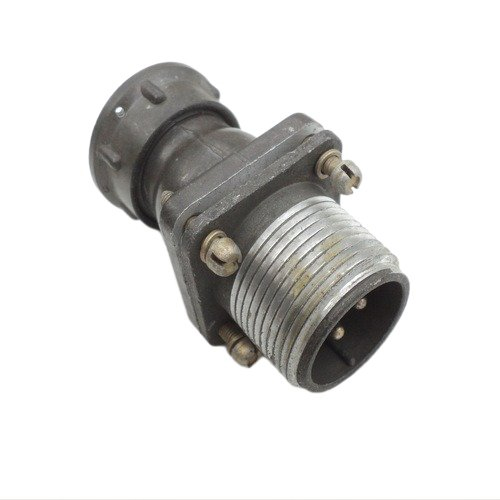

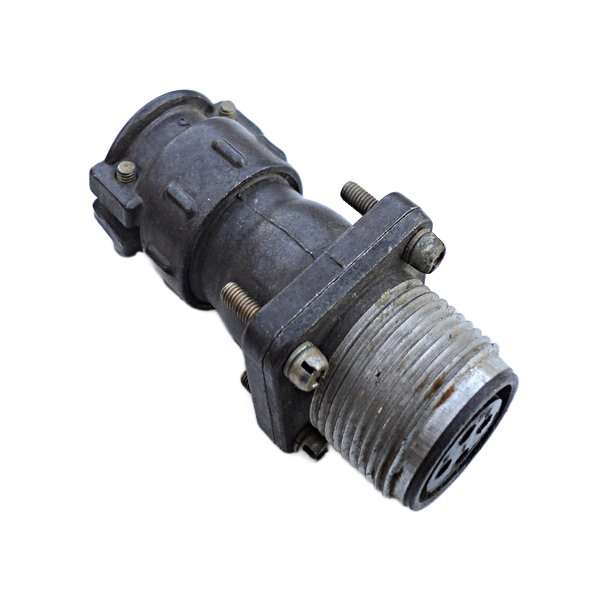

ШР20 кожух КУЭ (артикул 41144) — это аксессуар для цилиндрических разъёмов серии ШР20, предназначенный для кабельной части соединителя. Изделие используется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное подключение неэкранированного кабеля к разъёму. Кожух кабельного исполнения КУЭ выполняет защитную функцию: он предохраняет место соединения кабеля с контактами от механических повреждений, пыли и посторонних воздействий, а также обеспечивает правильную ориентацию и фиксацию кабельного ввода.

Конструкция кожуха рассчитана на работу в составе соединителей ШР20 как во внутренних, так и в наружных установках — при условии защиты от пыли и влаги. Изделие позволяет аккуратно оформить кабельный вывод, исключая перегибы и изломы проводников в зоне пайки или обжима контактов. Благодаря стандартизированным размерам кожух совместим с корпусами и гайками серии ШР20.

Подтверждённые особенности

Кожух ШР20 КУЭ изготавливается из металла и имеет резьбовое сочленение с ответной частью разъёма. Такая конструкция обеспечивает плотную и надёжную посадку, исключающую самопроизвольное ослабление при вибрациях и механических нагрузках. Габаритные размеры изделия составляют ориентировочно 30 на 30 на 43 миллиметра, масса — около 24 граммов. Компактные габариты позволяют использовать кожух в аппаратуре с ограниченным монтажным пространством.

Электрические параметры, подтверждённые для серии ШР20, включают рабочее напряжение до 850 вольт постоянного или переменного тока частотой до 3 мегагерц. Допустимый ток на контакт достигает 20 ампер, что позволяет применять кожух в цепях питания и сигнальных линиях с умеренными и высокими токовыми нагрузками. Климатическое исполнение — УХЛ, что допускает эксплуатацию в умеренном и холодном климате. Заявленная минимальная наработка составляет 1000 часов, ресурс по сочленениям-расчленениям — до 500 циклов. Эти показатели подтверждают долговечность и пригодность изделия для многократного использования.

Применение

ШР20 кожух КУЭ используется в блочной и кабельной частях соединителей с экранной или неэкранированной гайкой. Основные сферы применения:

• монтаж неэкранированного кабеля в разъёмах ШР20;
• оформление кабельных вводов в радиоэлектронных блоках и стойках;
• защита мест пайки контактов от механических повреждений;
• эксплуатация в аппаратуре с рабочим напряжением до 850 вольт и током до 20 ампер на контакт;
• применение в установках умеренного и холодного климатического исполнения УХЛ.

Изделие подходит для замены штатных кожухов в разъёмах серии ШР20 при ремонте и модернизации аппаратуры. Металлический корпус обеспечивает дополнительную механическую прочность, а резьбовая фиксация гарантирует стабильность соединения в условиях вибраций. ШР20 кожух КУЭ — стандартизированный компонент, совместимый с ответными частями соединителей своей серии, что упрощает подбор и установку.

Комплектация и совместимость

Кожух поставляется как самостоятельный элемент кабельной части разъёма. Для полноценного монтажа могут потребоваться накидная гайка, уплотнительные элементы и контакты серии ШР20, подбираемые в зависимости от конкретного применения. Совместимость подтверждена для цилиндрических соединителей ШР20 с резьбовым сочленением. Точные размеры резьбы и посадочных поверхностей соответствуют серии ШР20 и обеспечивают корректную стыковку с блочными и кабельными частями разъёмов.

Монтажные особенности

При установке кожуха КУЭ кабель фиксируется внутри металлического корпуса, после чего производится заделка проводников в контакты. Резьбовое соединение с ответной частью разъёма затягивается до плотного прилегания, что обеспечивает натяг и защиту от самопроизвольного развинчивания. Конструкция допускает многократный монтаж и демонтаж без потери эксплуатационных свойств в пределах заявленного ресурса — до 500 циклов сочленений-расчленений.
