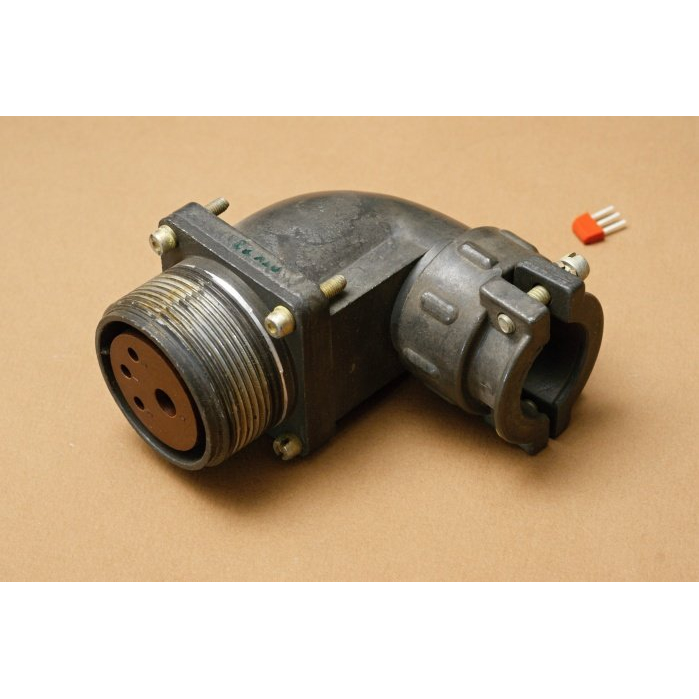

ШР20 кожух БУ (СК)

Цена:

260 ₽

В наличии: 43 шт.

блочный. угловой

Технические характеристики

ШР20 кожух БУ (СК)

ШР20 кожух БУ (СК) относится к аксессуарам для штепсельных цилиндрических низкочастотных соединителей типа ШР20, применяемых в промышленных и электротехнических изделиях.

Что это такое

Кожух ШР20 БУ (СК) — это цилиндрическая металлическая обойма‑патрубок, которая устанавливается на корпусную или блочную часть разъёма ШР20 для защиты кабеля, проводов или контактов в месте выхода из корпуса. Обычно он монтируется на блок или плату, а кабель выводится через внутренний канал кожуха, что снижает механические нагрузки на контактную группу.

Назначение и особенности

Такой кожух обеспечивает дополнительную фиксацию кабеля и заделку ввода, защищая от перегибов, растяжения и частичного попадания пыли/влаги при внутреннем монтаже оборудования. Для разъёмов ШР20 он используется в низкочастотных соединителях с рабочими токами до сотен ампер и напряжениями порядка 850 В, применяемых в приборах и промышленной аппаратуре.

Конструкция и исполнение

Кожух выполнен в виде прямого или слегка загнутого металлического патрубка с резьбовым или подобным способом крепления к корпусу соединителя или блоку. Патрубок может иметь резиновую или полимерную втулку внутри для более плотного охвата кабеля и повышения виброустойчивости; такие элементы часто относятся к группе аксессуаров для ШР‑разъёмов.

Если скажете, для какого именно узла или оборудования вам нужен этот кожух (канализация кабеля, блок, реле‑панель и т.п.), можно уточнить типоразмер и особенности монтажа.

Описание

Назначение изделия

ШР20 кожух БУ (СК) представляет собой комплектующий элемент для штепсельных цилиндрических низкочастотных соединителей серии ШР20. Изделие относится к категории аксессуаров и предназначено для установки на блочную или корпусную часть разъёма. Основная функция кожуха — защита кабельного ввода и контактной группы от механических повреждений, перегибов и растягивающих нагрузок в процессе эксплуатации оборудования. Кожух обеспечивает дополнительную фиксацию кабеля при выводе его из корпуса соединителя, что особенно важно при монтаже разъёмов на панелях, блоках и платах промышленной аппаратуры. Изделие используется в низкочастотных электрических цепях постоянного и переменного тока, где требуется надёжное и долговременное соединение проводников. Благодаря цельнометаллической конструкции кожух выдерживает значительные механические воздействия и сохраняет геометрию даже при вибрационных нагрузках, характерных для промышленного оборудования.

Конструктивные особенности

Кожух ШР20 БУ (СК) выполнен в виде цилиндрической металлической обоймы с внутренним каналом для прохождения кабеля или жгута проводов. Изделие имеет угловое исполнение, что позволяет отводить кабель под удобным углом относительно оси соединителя и экономить монтажное пространство внутри корпуса оборудования. Соединение кожуха с корпусом разъёма осуществляется посредством резьбового или аналогичного крепёжного механизма, обеспечивающего плотное и надёжное сопряжение деталей. Внутренняя полость кожуха рассчитана на установку уплотнительной или фиксирующей втулки из эластичного материала, которая дополнительно удерживает кабель и предотвращает его проворачивание и выдёргивание. Металлический корпус кожуха выполняет также функцию электромагнитного экранирования, снижая влияние внешних наводок на передаваемые сигналы и повышая помехоустойчивость соединения. Угловая форма изделия, обозначаемая в маркировке индексом «БУ» (блочный угловой), позволяет применять кожух в условиях ограниченного пространства и плотной компоновки узлов.

Применение

Изделие предназначено для комплектации низкочастотных цилиндрических соединителей ШР20, которые широко применяются в электротехнической и радиоэлектронной аппаратуре промышленного назначения. Кожух устанавливается на блочную часть разъёма, закреплённую на панели, шасси или плате прибора, и служит для организации кабельного вывода из корпуса устройства. Области применения включают:

промышленные системы управления и автоматизации;
испытательное и измерительное оборудование;
силовые и сигнальные цепи низкочастотных установок;
щитовое и распределительное оборудование;
приборы и аппаратура с блочно‑модульной компоновкой.

Кожух обеспечивает аккуратный и безопасный ввод кабеля в корпус прибора, исключая острые перегибы проводников в месте выхода из разъёма. Это продлевает срок службы кабельной сборки и снижает вероятность обрыва жил или повреждения изоляции при эксплуатации, транспортировке и обслуживании оборудования. Благодаря стандартизированному присоединительному размеру кожух совместим с корпусными элементами серии ШР20 и может применяться при ремонте, доукомплектовании или модернизации уже находящихся в эксплуатации соединителей.

Комплектация и идентификация

Артикул изделия — 41143. Наименование в каталоге: ШР20 кожух БУ (СК). Категория товара: ШР20. Производитель не указан. Изделие поставляется как отдельная единица комплектации для разъёмов серии ШР20. Индекс «СК» в маркировке указывает на специальное конструктивное исполнение кожуха, а обозначение «БУ» — на блочное угловое исполнение. Кожух не содержит встроенных контактных элементов и предназначен исключительно для механической защиты и фиксации кабельного вывода. Перед установкой рекомендуется проверить соответствие присоединительных размеров кожуха и ответной части разъёма, а также состояние резьбовых поверхностей. При необходимости кожух может использоваться совместно с уплотнительными втулками, кабельными сальниками или другими аксессуарами серии ШР для достижения требуемой степени защиты кабельного ввода.
