Назначение

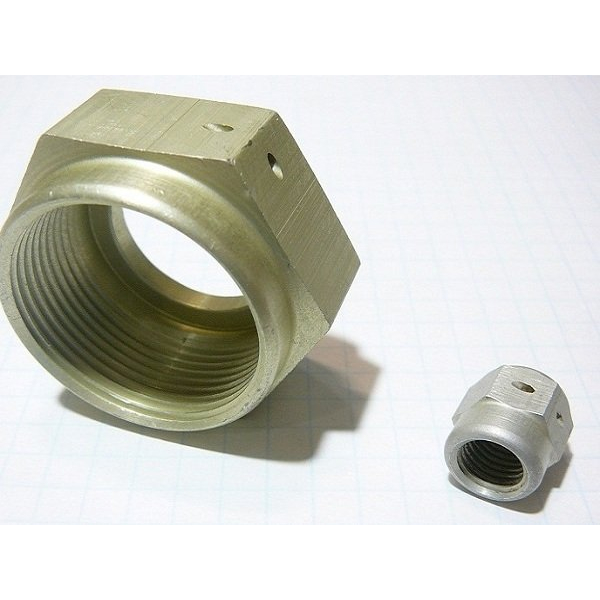

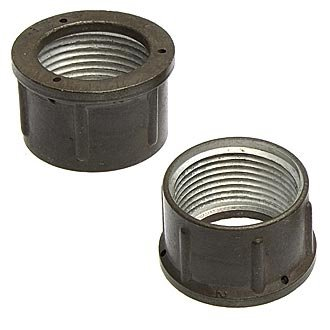

Гайка накидная ШР20 представляет собой элемент цилиндрических электрических разъёмов серии ШР и предназначена для соединения и фиксации кабельной части разъёма с его корпусом посредством резьбового соединения. Изделие надевается на патрубок (кожух) кабельной части разъёма и при затягивании обеспечивает надёжное механическое соединение и удержание кабеля с экранированной или неэкранированной оболочкой — в зависимости от конкретного исполнения.

Данная гайка входит в конструкцию кабельного разъёма ШР20 как часть зажимного узла. Она работает совместно с втулкой, электрозащитным кольцом и другими элементами, в совокупности предотвращая вытягивание кабеля и контактных проводников из корпуса разъёма. Такое конструктивное решение особенно важно при эксплуатации в условиях, где соединение подвергается механическим нагрузкам, вибрациям и растягивающим усилиям.

Конструкция и размеры

Условный размер корпуса разъёма ШР20 соответствует значению 20 в маркировке и определяет габаритные параметры, а также диаметр резьбы гайки. Для кабельных разъёмов ШР20 типичная резьба крепёжной гайки — М24×1,5. Это обеспечивает точное сопряжение с ответной резьбовой частью патрубка кабельного разъёма и герметичное, устойчивое к ослаблению соединение.

Гайка изготавливается из металла с защитным покрытием, как правило цинковым или аналогичным по характеристикам. Покрытие защищает поверхность от коррозии и продлевает срок службы изделия. Профиль гайки рассчитан на поворот и затяжку как от руки, так и с применением стандартного гаечного ключа, что удобно при монтаже и демонтаже разъёма.

Исполнения

Изделие выпускается в двух основных модификациях, которые различаются по типу подключаемого кабеля:

• гайка для неэкранированного кабеля — в маркировке разъёма данное исполнение обозначается буквой «Н»;
• гайка под экранированный кабель — обозначается буквой «Э» и учитывает особенности крепления экрана кабеля.

Выбор конкретного исполнения определяется конструкцией кабельной сборки и требованиями к электромагнитной совместимости.

Применение

Накидные гайки ШР20 применяются в составе электрических соединителей, используемых в промышленном оборудовании, транспортных установках и других системах, где предъявляются повышенные требования к вибростойкости и механической устойчивости соединения. Изделие подходит для комплектации как новых разъёмов, так и для замены изношенных или повреждённых элементов при ремонте и обслуживании электрооборудования.

Артикул товара: 41141.
