Назначение

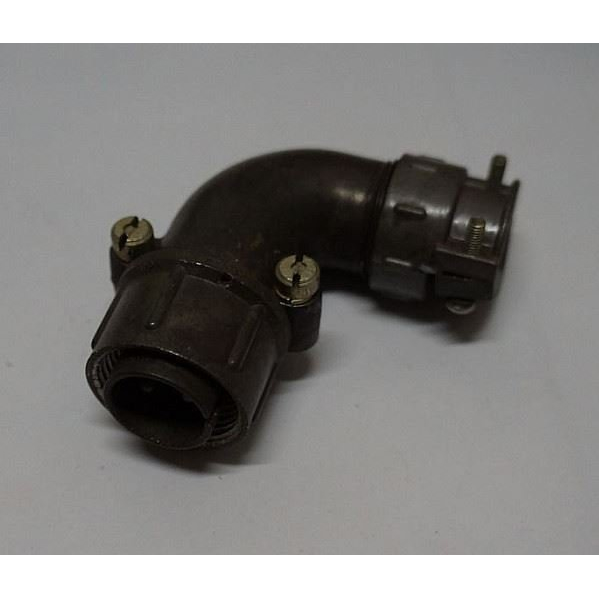

ШР20 гайка экранированая представляет собой концевой элемент для кабельной части цилиндрических соединителей серии ШР с условным размером корпуса 20. Буква «Э» в обозначении указывает на исполнение, предназначенное для работы с экранированным кабелем. Изделие используется в составе разъёмных соединений, где требуется корректный ввод кабеля с оплёткой или общим экраном в корпус разъёма. Такая конструкция позволяет сохранить непрерывность экранирования линии и снизить влияние внешних электромагнитных помех на передаваемый сигнал.

Экранированная гайка применяется в радиоэлектронной и радиотехнической аппаратуре, а также в электрических цепях постоянного и переменного тока. Соединители серии ШР20, в составе которых используется данная гайка, рассчитаны на работу при напряжении до 850 В и частоте переменного тока до 3 МГц.

Особенности конструкции и обозначения

Маркировка ШР20..Э расшифровывается следующим образом:

• ШР — серия цилиндрических соединителей общего назначения;
• 20 — условный размер корпуса;
• Э — гайка патрубка для экранированного кабеля.

Конструкция экранированной гайки отличается от неэкранированного исполнения наличием элементов, обеспечивающих надёжный контакт с экранирующей оплёткой кабеля. За счёт этого достигается электрическая непрерывность экрана от кабеля до корпуса соединителя. Такое решение важно при работе с высокочастотными сигналами и в условиях повышенного уровня электромагнитных помех.

Артикул изделия — 41142. Производитель в исходных данных не указан.

Применение

Экранированная гайка ШР20 необходима в тех случаях, когда кабель имеет оплётку или общий экран и его требуется корректно завести в корпус разъёма. Применение данного элемента позволяет:

• сохранить экранирование линии на участке ввода кабеля в соединитель;
• уменьшить влияние внешних помех на передаваемый сигнал;
• обеспечить механическую фиксацию кабеля в корпусе разъёма;
• повысить надёжность соединения при эксплуатации в условиях электромагнитных воздействий.

Изделие используется при сборке и ремонте кабельных частей соединителей ШР20 в составе радиоэлектронной аппаратуры, измерительного оборудования, систем связи и других устройств, где предъявляются требования к помехозащищённости.

Выбор исполнения

При подборе гайки важно учитывать тип применяемого кабеля. Если используется экранированный кабель, следует выбирать исполнение с индексом «Э» — ШР20..Э гайка. Для обычного кабеля без экрана применяется неэкранированное исполнение. Неправильный выбор может привести к нарушению экранирования и снижению помехозащищённости всего соединения.

Сведения о гарантийных обязательствах, стране производства, сертификатах соответствия и комплектации в исходных данных отсутствуют, поэтому в настоящем описании не приводятся.
