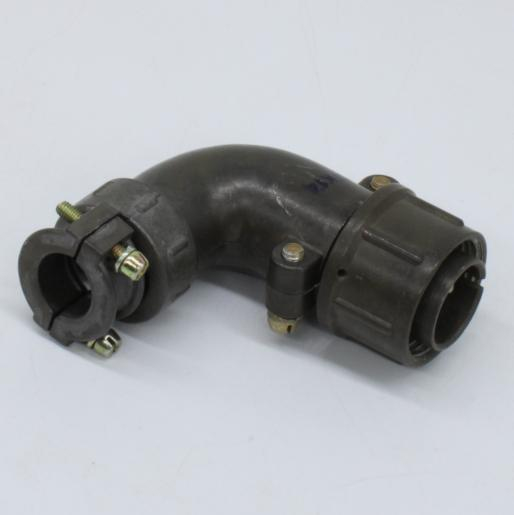

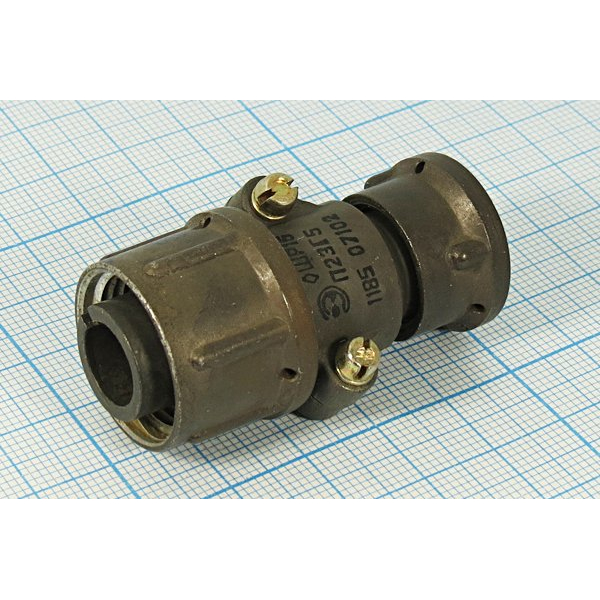

ШР20‑4‑Г1 — это цилиндрический электрический соединитель серии ШР, выполненный по типу «вилка» (или «розетка», в зависимости от конкретного исполнения), рассчитанный на 4 контакта и условный размер корпуса 20. Такие соединители применяются в промышленной и радиоэлектронной аппаратуре для объемного монтажа при относительно высоких токах и напряжениях.

Соединитель ШР20‑4‑Г1 относится к цилиндрическим соединителям общепромышленного назначения, используемым в электрических цепях постоянного и переменного тока (частотой до нескольких МГц). Корпус имеет байонетный замок и рассчитан на многократные сочленения–расчленения (не менее нескольких сотен циклов), что делает его пригодным для эксплуатации в аппаратуре с регулярным отключением кабелей.

Для типовых соединителей ШР‑20:

• максимальное рабочее напряжение — до 850 В постоянного или переменного тока,

• допустимый ток на один контакт — порядка 7–20 А (зависит от диаметра контакта и конструкции),

• сопротивление изоляции в нормальных условиях — не менее нескольких тысяч мегом (обычно не менее 5000 МОм).

Для ШР20‑4‑Г1 конкретное значение рабочего тока на контакт и общий ток зависит от диаметра контактов и конструктивного исполнения (негерметичный, экранированный и т.п.), но он обычно лежит в диапазоне 10–20 А на контакт.

Соединители серии ШР20 рассчитаны на работу в широком диапазоне температур: от примерно −60 °C до +60 °C при окружающей среде, а при смене температур с учетом нагрева контактов — до около +110 °C. Они выдерживают синусоидальную вибрацию с частотой до 1…5000 Гц и ускорением до 300 м/с², одиночные удары до 5000 м/с² и многократные удары до 350 м/с², что соответствует требованию к эксплуатации в вибро‑ и ударонагруженном оборудовании.

Буква «Г» в обозначении ШР20‑4‑ Г обычно указывает на герметичное или экранированное исполнение (в зависимости от конкретного фирменного ТУ и производителя), то есть контактный блок или патрубок защищены от проникновения влаги и пыли, а экран может использоваться для защиты от электромагнитных помех. Такое исполнение применяют в аппаратуре, где требуется повышенная помехоустойчивость и защита от внешних воздействий, но без указания на то, как именно реализована герметизация (за счет уплотнений, пресс‑форм и т.п.).

Если уточните, нужен ли именно вариант ШР20‑4‑Г1 как вилка или розетка (ШР20П‑ … или ШР20У‑ …), можно дать более точную расшифровку по конструкции и типу крепления.
