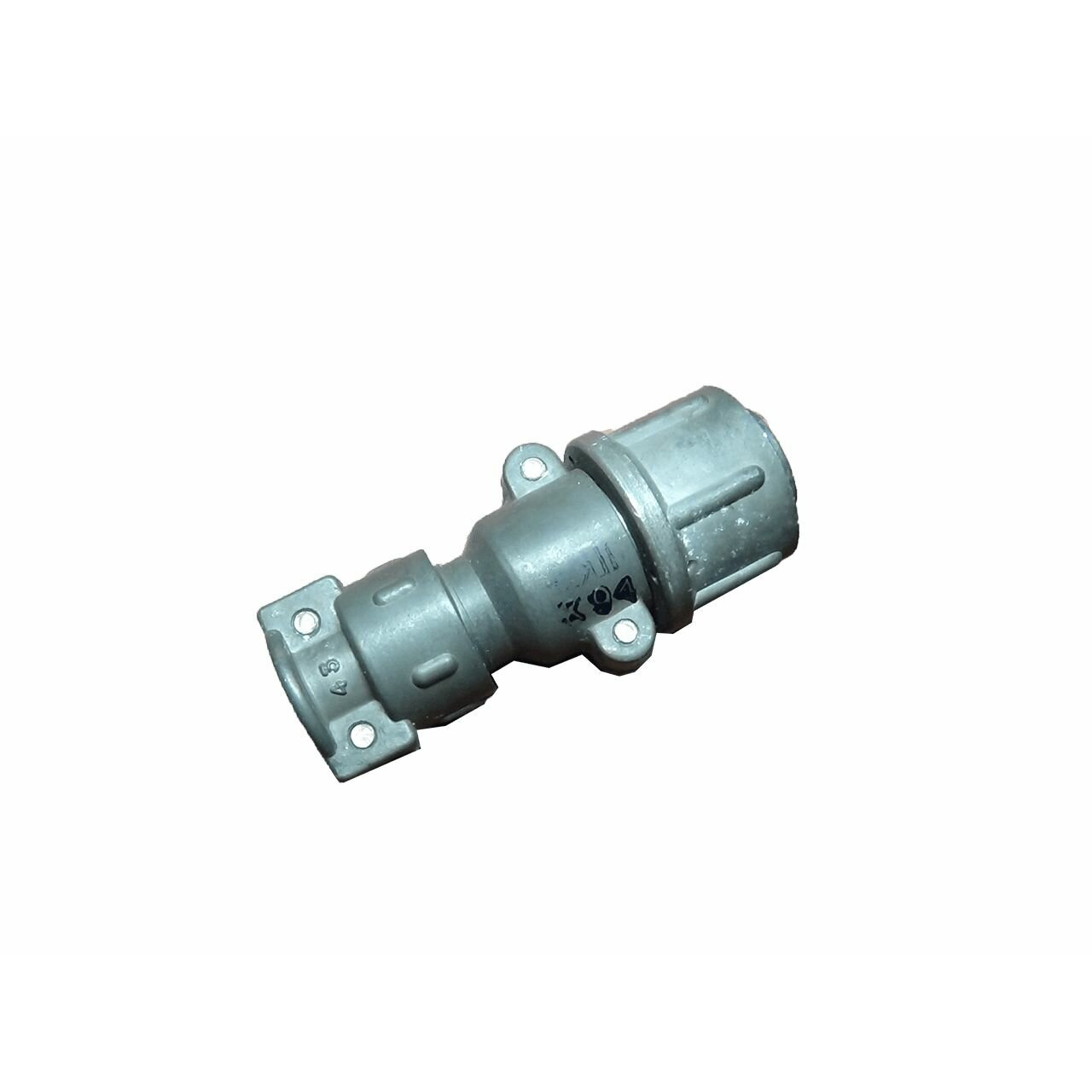

ШР16П2НГ5Н Вил. каб

ШР16П2НГ5Н — это кабельная вилка серии ШР16, предназначенная для соединения в электрических цепях постоянного и переменного тока. По доступным данным, она рассчитана на напряжение до 850 В, имеет 2 контакта с диаметром 1,5 мм, резьбовое сочленение и монтаж на кабель с прямым патрубком и гайкой для неэкранированного кабеля.

Основные особенности

• Тип: цилиндрический низкочастотный соединитель серии ШР.

• Исполнение: кабельная вилка.

• Контакты: 2 штырьковых контакта, сочетание 5, диаметр 1,5 мм.

• Подключение проводов: пайка.

• Сочленение: резьбовое, с накидной гайкой M20x1,5.

• Поляризация: одношпоночная.

Электрические параметры

Для этого исполнения указывают максимальное рабочее напряжение до 850 В. Рабочий ток на контакт для контактов 1,5 мм — до 20 А, а сопротивление контактов — не более 2,5–5 мОм в зависимости от источника и исполнения.

Конструкция и материалы

Корпус обычно выполнен из алюминиевого сплава с защитным покрытием, контакты — с металлическим покрытием, в ряде источников указаны серебро или никель. Также встречается информация, что герметичность не предусмотрена, а корпус имеет защитное оксидирование.

Условия эксплуатации

Указан рабочий диапазон температур от -60 до +60 °C, а также ресурс до 500 сочленений-расчленений и минимальная наработка 1000 часов. Для серии также приводят срок сохраняемости до 15 лет.

Совместимость

ШР16П2НГ5Н сочетается с блочными розетками серии 2РТТ и 2РТ-А, то есть это классический кабельный ответный элемент для приборных соединителей такого типа.
