Назначение соединителя ШР16У2НШН

ШР16У2НШН представляет собой цилиндрический низкочастотный электрический соединитель розеточного типа, входящий в серию ШР. Изделие предназначено для организации надежного разъемного соединения в электрических цепях переменного и постоянного тока. Конструкция ориентирована на применение в составе кабельных сборок и электромонтажных схем, где требуется стабильный электрический контакт при значительных механических и климатических нагрузках.

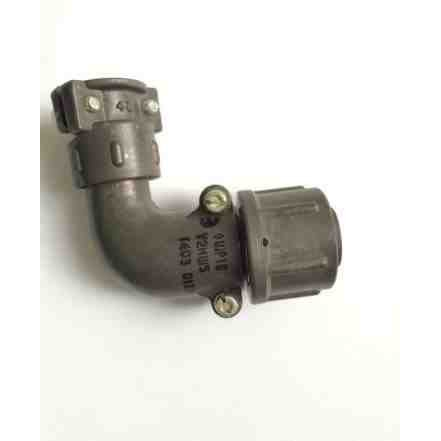

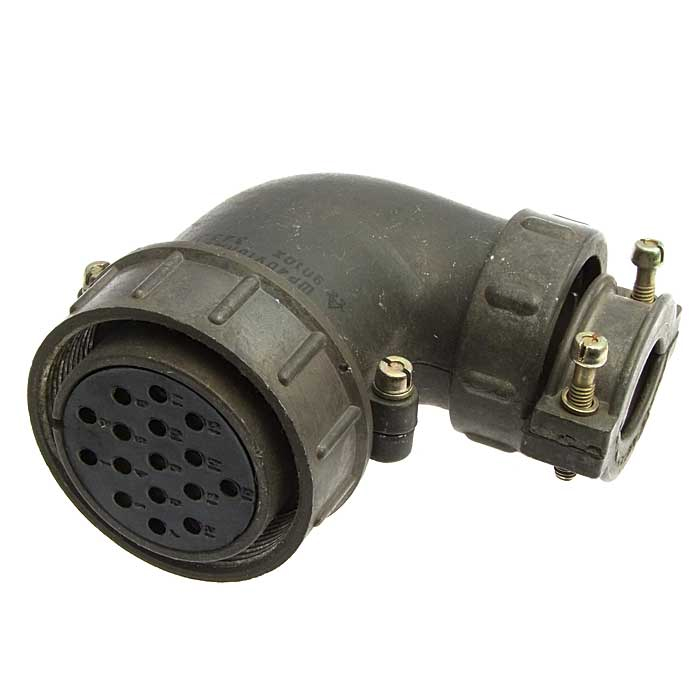

Соединитель выполнен в кабельном исполнении с угловым патрубком, что обеспечивает удобный вывод кабеля под углом относительно оси сочленения. Резьбовой метод сочленения гарантирует плотную фиксацию ответных частей и исключает самопроизвольное разъединение при вибрации. Объемный монтаж контактов позволяет выполнять пайку проводников непосредственно к хвостовикам контактов, что повышает надежность электрического соединения.

Подтвержденные технические особенности

Изделие имеет условный размер корпуса 16 мм и комплектуется контактами У2. В состав комплекта обычно входят контакты диаметром 1,5 мм и 2,5 мм, что обеспечивает гибкость при выборе сечения подключаемых проводников. Рабочий ток на контакт достигает от 7 А до 50 А в зависимости от диаметра установленного контакта. Максимальное рабочее напряжение составляет до 850 В, допустимая частота — до 3 МГц.

Электрическая прочность изоляции подтверждается сопротивлением изоляции не менее 5000 МОм. Соединитель сохраняет работоспособность при воздействии ускорения до 2000 м/с² (эквивалент 200g), синусоидальной вибрации в диапазоне от 1 Гц до 5000 Гц и механических ударов. Такие параметры позволяют применять изделие в условиях подвижной техники и промышленного оборудования.

Материалы и конструктивное исполнение

• Корпус — алюминиевый сплав, обеспечивающий прочность и сравнительно малый вес.
• Изолятор — карболит, материал с высокой электрической прочностью и стойкостью к нагреву.
• Покрытие контактов — серебро (Ag), снижающее переходное сопротивление и повышающее коррозионную стойкость.
• Патрубок — угловой, с гайкой для неэкранированного кабеля (НШН).
• Сочленение — резьбовое, обеспечивающее надежную механическую фиксацию.
• Монтаж — объемный, предусматривающий пайку проводников к контактам.

Климатическое исполнение и условия эксплуатации

Соединитель соответствует климатическому исполнению УХЛ, что допускает эксплуатацию в районах с умеренным и холодным климатом. Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия, с возможностью кратковременного повышения температуры до плюс 110 градусов Цельсия. Изделие сохраняет работоспособность при относительной влажности воздуха до 98 процентов и в условиях пониженного атмосферного давления.

Ресурс соединителя составляет 500 циклов сочленения-расчленения, что подтверждает пригодность изделия для многократного использования в обслуживаемых соединениях. Наработка достигает 5000 часов, что отражает длительный срок службы при соблюдении штатных режимов эксплуатации.

Расшифровка обозначения ШР16У2НШН: ШР — серия цилиндрических соединителей; 16 — диаметр корпуса; У2 — комплект контактов номер 2; НШН — гайка патрубка для неэкранированного кабеля. Артикул изделия — 9004.
