Назначение соединителя ШР16У2НШН

ШР16У2НШН — низкочастотный цилиндрический соединитель‑розетка из серии ШР, в каталоге представленный как «коннектор “5”». Изделие предназначено для присоединения кабелей и проводов в электрических цепях постоянного и переменного тока. Это соединитель общего назначения, применяемый в радиоэлектронной и промышленной аппаратуре, где требуется надёжное разъёмное электрическое соединение с механическим креплением по резьбе.

Аббревиатура и цифры в обозначении несут конкретную информацию о конструкции. ШР — тип соединителя, то есть резьбовой цилиндрический низкочастотный разъём. Число 16 — условный размер корпуса, габарит 16. Буква У обозначает конструктивное исполнение кабельной части с угловым патрубком. Цифра 2 указывает на два контакта. Буква Н говорит о гайке патрубка для неэкранированного кабеля. Буква Ш означает, что перед нами розетка, то есть изделие с контактами‑гнёздами. Число 5 — условное обозначение сочетания контактов; у ШР16 это два контакта диаметром 1,5 миллиметра.

Электрические и эксплуатационные характеристики

Соединитель рассчитан на работу в цепях с рабочим напряжением до 850 вольт по амплитудному значению для постоянного и переменного тока с частотой до 3 мегагерц. Рабочий ток на контакт достигает 10 ампер, а максимальный импульсный ток — до 20 ампер. Такой запас по току позволяет использовать изделие в силовых и сигнальных цепях промышленной и радиоэлектронной аппаратуры.

• Количество контактов: 2.
• Диаметр контактов: 1,5 миллиметра.
• Рабочее напряжение: до 850 вольт (амплитудное значение).
• Рабочий ток на контакт: до 10 ампер.
• Максимальный импульсный ток: до 20 ампер.
• Температурный диапазон окружающей среды: примерно от минус 60 до плюс 60 градусов Цельсия.
• С учётом перегрева контактов: до плюс 110 градусов Цельсия.
• Ресурс сочленения‑расчленения: до 500 циклов.
• Минимальный срок хранения: порядка 15 лет.
• Приёмка: «5».

Указанная приёмка «5» относится к подтверждённым характеристикам изделия и отражена в карточке товара как отдельный параметр VirtueMart.

Конструкция и совместимость

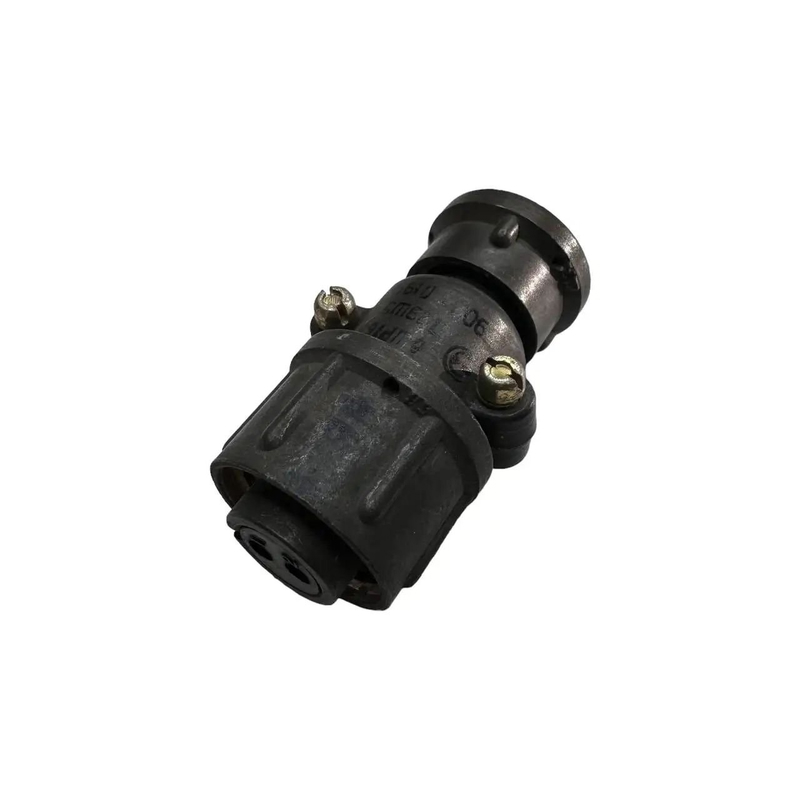

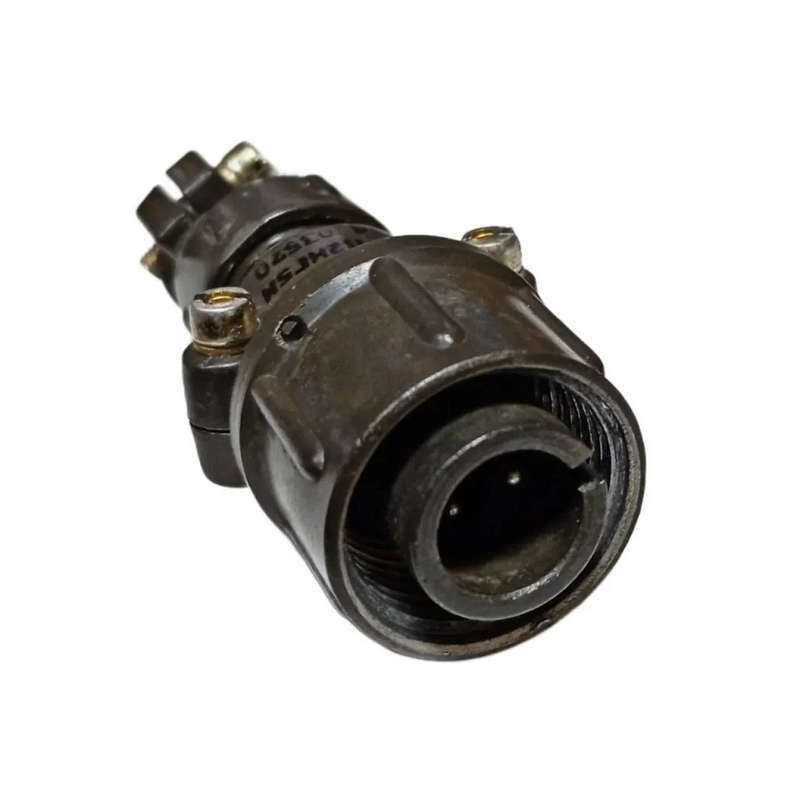

Соединитель состоит из кабельной розетки ШР16У2НШ5 и соответствующей приборной вилки. В качестве ответной части могут использоваться вилки того же типоразмера, например ШР16П2ЭШ5 и другие совместимые исполнения. Сочленение происходит по резьбе, а взаимное положение частей задаётся поляризацией по шпонке, что исключает неправильную стыковку контактов.

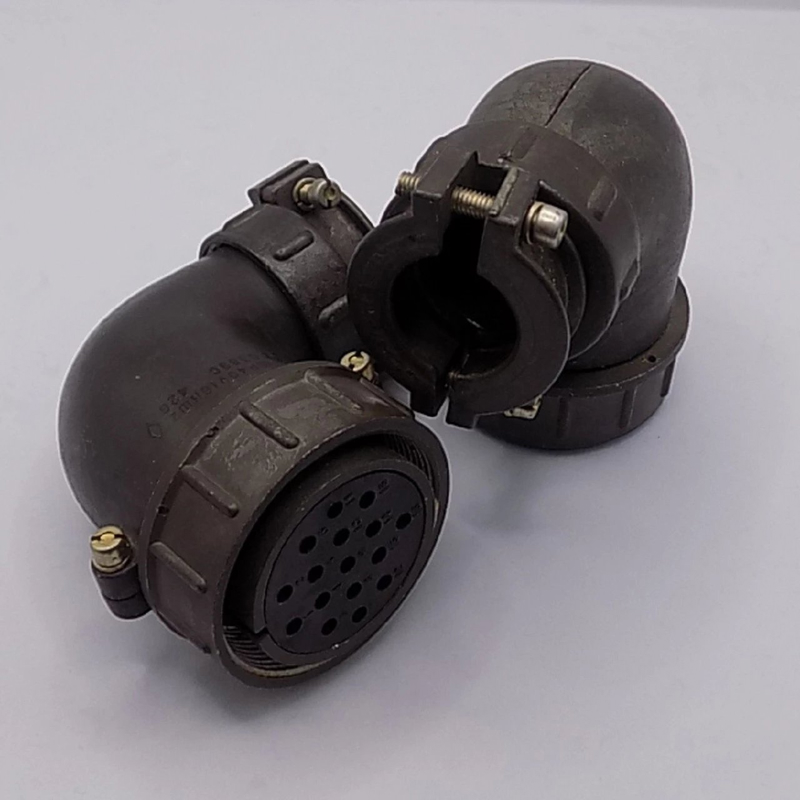

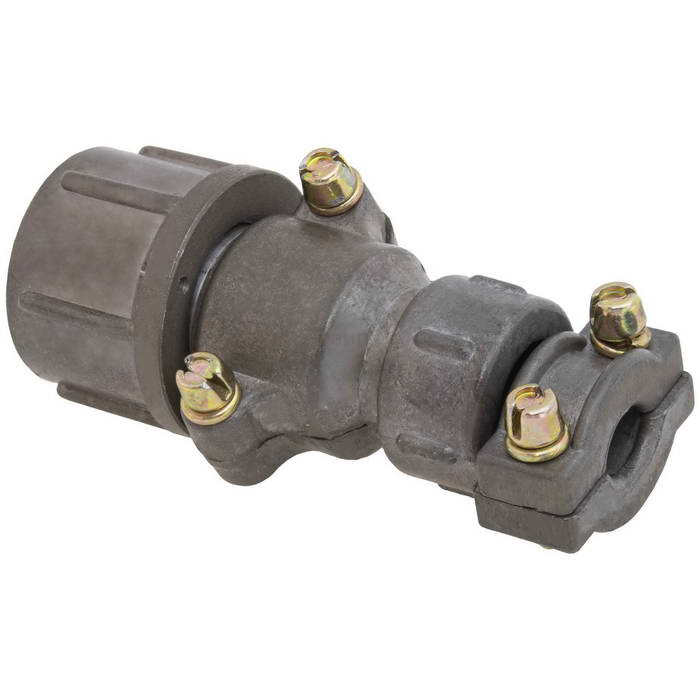

Угловой патрубок кабельной части удобен при монтаже в стеснённых условиях, когда провод необходимо вывести под углом к оси соединителя. Гайка патрубка предназначена для неэкранированного кабеля и обеспечивает механическое закрепление кабеля в корпусе розетки. Контакты‑гнёзда розетки рассчитаны на многократное сочленение с контактами вилки.

Применение

ШР16У2НШН применяется во внутренних и внешних монтажах радио‑ и электронной аппаратуры. Изделие подходит для соединения кабелей и проводов в цепях постоянного и переменного тока, в том числе в промышленном оборудовании. При использовании во внешних монтажах необходимо предусмотреть дополнительную защиту корпуса от пыли и влаги, поскольку сам соединитель такой защиты не обеспечивает.

Благодаря ресурсу до 500 циклов сочленения‑расчленения и широкому температурному диапазону соединитель удобен для аппаратуры, которая может подвергаться повторным подключениям и работать в сложных климатических условиях. Длительный срок хранения порядка 15 лет делает возможным комплектование и резервирование изделий без риска потери рабочих свойств.

Перед монтажом следует убедиться в соответствии ответной вилки типоразмеру ШР16 и в правильной ориентации шпонки, а также надёжно затянуть гайку патрубка для фиксации неэкранированного кабеля.
