Назначение соединителя ШР16У2НШ5

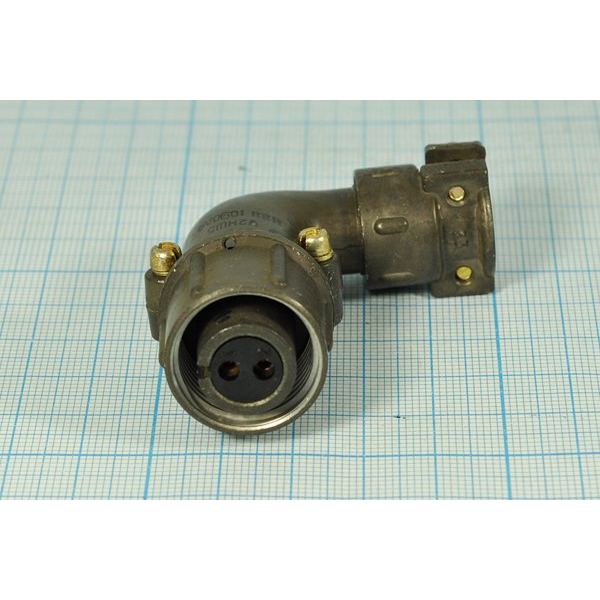

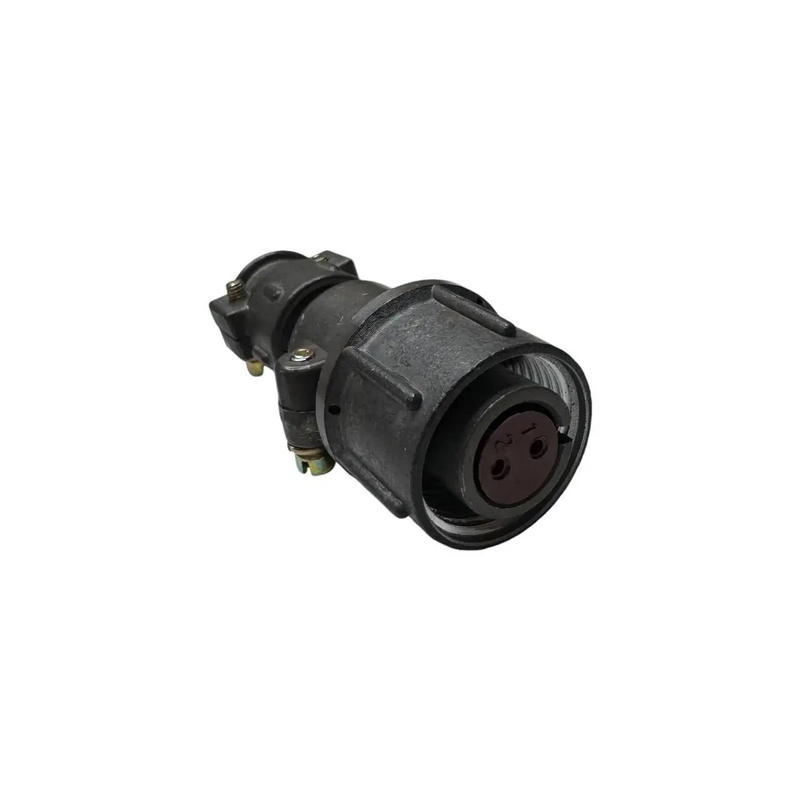

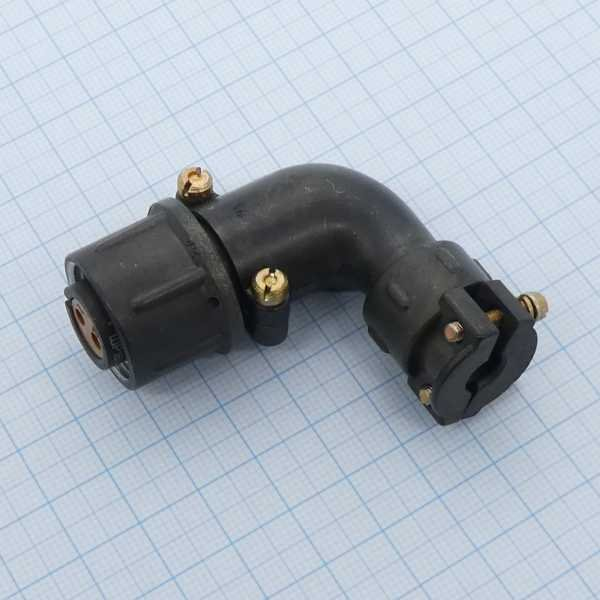

ШР16У2НШ5 — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для соединения электрических цепей в промышленной и радиоэлектронной аппаратуре. Изделие применяется там, где требуется надёжное разъёмное соединение кабеля с прибором или с ответной частью в условиях повышенных механических нагрузок.

Розетка работает в паре с соответствующими вилками, в частности с приборными вилками ШР16П2ЭШ5 или 2РТ16ПК2НШ5. Такое построение позволяет собирать кабельные сборки и вводы в корпуса приборов, сохраняя возможность быстрой замены отдельных участков цепи.

Расшифровка обозначения

Маркировка ШР16У2НШ5 читается по элементам:

• ШР — тип соединителя, цилиндрический штепсельный;
• 16 — условный размер корпуса;
• У — угловой патрубок;
• 2 — количество контактов;
• Н — исполнение для неэкранированного кабеля;
• Ш — розетка;
• 5 — комбинация контактов: два контакта диаметром 1,5 мм;
• отсутствие дополнительной буквы — покрытие контактов серебром.

Подтверждённые технические характеристики

Соединитель рассчитан на рабочее напряжение до 850 В (амплитудное значение) для постоянного и переменного тока частотой до 3 МГц. Максимальный ток на контакт — 10 А, общий ток — до 20 А. Диаметр контактов составляет 1,5 мм, сечение присоединяемого провода — до 1,93 квадратного миллиметра.

Электрические параметры контактной пары: сопротивление контакта — не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Такие значения обеспечивают стабильность передачи сигнала и питания при длительной эксплуатации.

Условия эксплуатации и механическая стойкость

Изделие работает в диапазоне температур от минус 60 градусов до плюс 60 градусов по Цельсию, с учётом перегрева контактов допускается нагрев до плюс 110 градусов. Соединитель выдерживает вибрацию до 5000 Гц с ускорением 300 метров на секунду в квадрате и удары до 5000 метров на секунду в квадрате.

Зчленование резьбовое, поляризация одношпоночная, что исключает неправильную стыковку и самопроизвольное расчленение под воздействием вибрации. Срок службы — не менее 10000 часов, количество циклов соединения и расчленения — 500.

Применение и комплектация

Розетка подходит для климатического исполнения УХЛ и для внешних условий с защитой от пыли и воды. Типовые области применения — промышленная автоматика, радиоэлектронная аппаратура, кабельные вводы в приборные корпуса, где требуется цилиндрический низкочастотный разъём с угловым патрубком.

1. Установка ответной вилки серии ШР16 с двумя контактами диаметром 1,5 мм.
2. Подключение провода сечением до 1,93 квадратного миллиметра к контактам розетки.
3. Стыковка с фиксацией резьбовым соединением и одношпоночной поляризацией.
4. Эксплуатация в диапазоне температур от минус 60 до плюс 60 градусов по Цельсию.

Поставка осуществляется в заводской упаковке. Год внесения в каталог — 2017. Артикул изделия — 21169, категория — ШР16, производитель — Коннектор.
