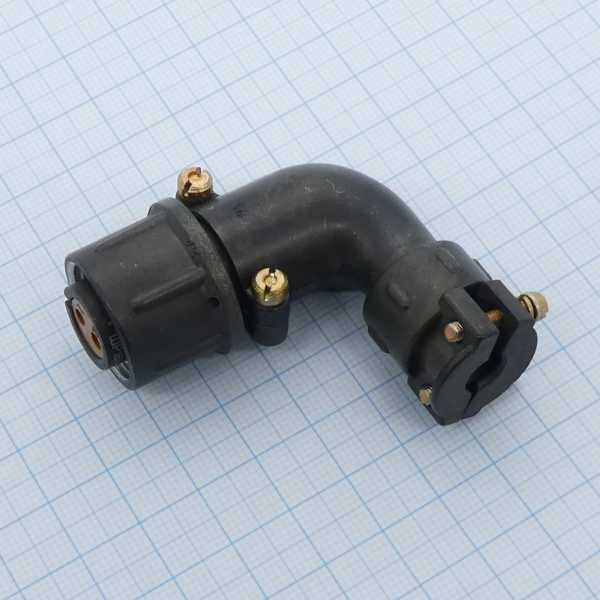

ШР16У2НШ5 розетка кабельная — это тип цилиндрического разъема, предназначенный для монтажа на кабелях. Он используется в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основные характеристики:

• Тип соединителя : ШР — серия цилиндрических разъемов.

• Размер корпуса : 16.

• Конструктивное исполнение : У — с угловым патрубком для кабельной части.

• Количество контактов : 2.

• Диаметр контактов : 1,5 мм.

• Покрытие контактов : Серебро или никель.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Вид контактов : Ш — розетка для кабельной части.

Технические характеристики:

• Максимальная токовая нагрузка на один контакт : 10 А.

• Общая максимальная токовая нагрузка : 20 А.

• Сопротивление контакта : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

Условия эксплуатации:

• Температура окружающей среды : От -60°C до +60°C.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, ускорение 300 м/с? (30 g).

• Механический удар : Одиночного действия — 5000 м/с? (500 g), многократного действия — 350 м/с? (35 g).

Этот разъем может использоваться как дл
