Назначение соединителя ШР16У2НШ5

Соединитель ШР16У2НШ5 представляет собой кабельную розетку с угловым патрубком и относится к семейству низкочастотных цилиндрических электрических соединителей серии ШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Оно обеспечивает быстрое и надёжное соединение и разъединение проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре общепромышленного и специального назначения.

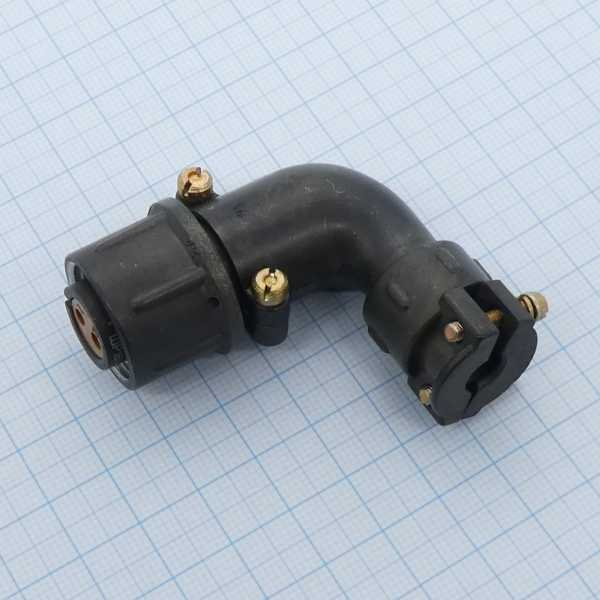

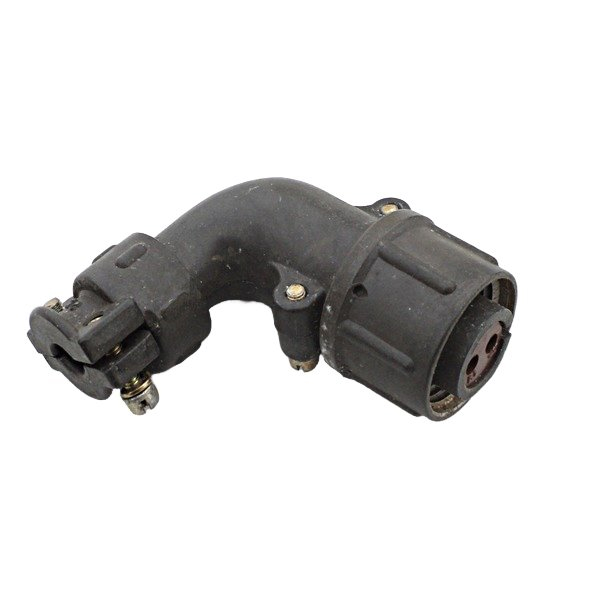

Конструкция с угловым патрубком позволяет подводить кабель под прямым углом к оси ответной части соединителя, что особенно важно при компоновке аппаратуры в условиях ограниченного пространства. Розетка ШР16У2НШ5 рассчитана на работу с неэкранированным кабелем и применяется в стационарных и подвижных установках, где требуется многократное сочленение и расчленение электрических цепей без потери качества контакта.

Технические особенности и конструктивное исполнение

Соединитель ШР16У2НШ5 имеет условный размер корпуса 16 и оснащён двумя контактами диаметром 1,5 мм. Контакты выполнены по розеточной схеме и имеют серебряное покрытие, которое обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость. Рабочий ток изделия достигает 10 А, а максимальное рабочее напряжение составляет до 850 В постоянного тока.

Ключевые электрические и эксплуатационные параметры соединителя:

• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество сочленений-расчленений — до 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — не менее 15 лет.
• Диапазон рабочих температур — от минус 60°C до плюс 60°C.
• Допустимая смена температур с учётом перегрева контактов — от минус 60°C до плюс 110°C.
• Пониженное рабочее атмосферное давление — 1,3 на 10 в минус четвёртой степени Па.

Изделие устойчиво к воздействию вибрации и многократных ударов, что подтверждается его применением в аппаратуре, работающей в жёстких условиях эксплуатации. Конструкция патрубка предусматривает гайку для неэкранированного кабеля, что упрощает монтаж и исключает необходимость дополнительной экранировки в местах подключения.

Применение и совместимость

Розетка ШР16У2НШ5 применяется в составе кабельных сборок и межблочных соединений измерительной, связной, вычислительной и промышленной радиоэлектронной аппаратуры. Она совместима с ответными вилками серии ШР того же условного размера корпуса и сочетания контактов. Благодаря угловой конструкции патрубка и надёжной фиксации кабеля, изделие подходит для монтажа в приборных стойках, шкафах управления и кабельных трассах, где необходимо изменить направление отходящего провода.

Соединитель востребован при сборке испытательного и контрольно-измерительного оборудования, а также при ремонте и обслуживании действующей аппаратуры, выпущенной по конструкторской документации с применением соединителей серии ШР. Стабильные электрические характеристики и продолжительный срок службы делают ШР16У2НШ5 надёжным решением для ответственных соединений, требующих многократного переподключения.
