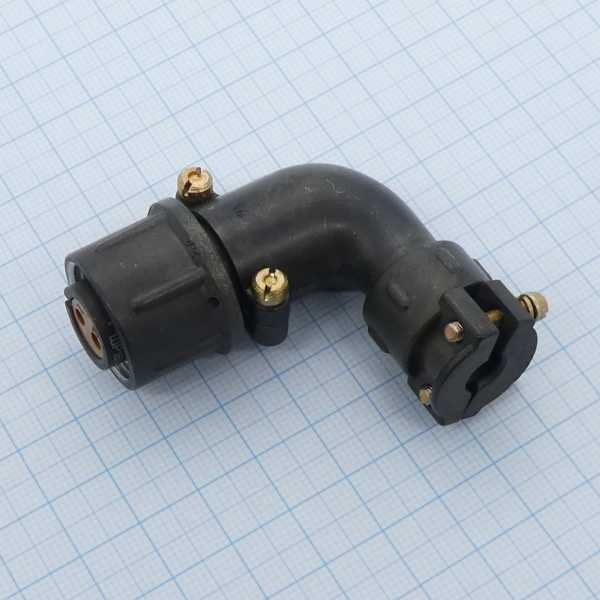

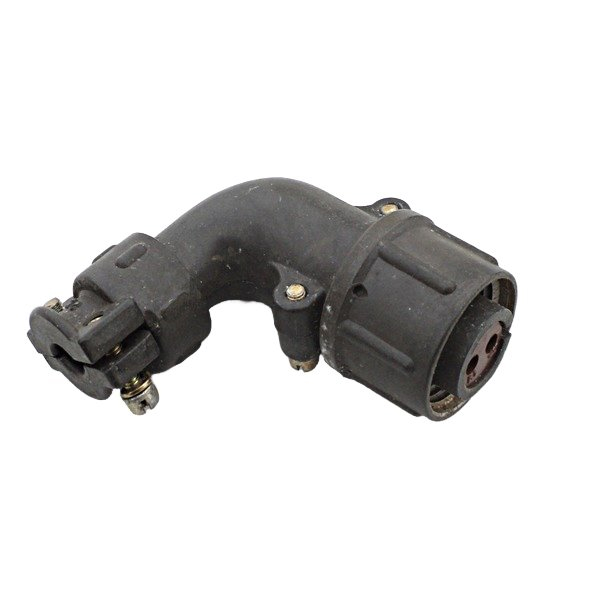

ШР16У2НШ5 розетка

ШР16У2НШ5 — это кабельная розетка цилиндрического соединителя серии ШР, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Назначение

Розетка используется для монтажа с неэкранированными кабелями в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).
Она применяется в промышленной аппаратуре, включая радиоэлектронное оборудование, для соединения проводов, кабелей и блоков.

Расшифровка обозначения

• ШР — тип соединителя.

• 16 — условный размер корпуса.

• У — с угловым патрубком (для кабельной части).

• 2 — количество контактов.

• Н — покрытие контактов никелем.

• Ш — розетка.

• 5 — два контакта диаметром 1,5 мм.

Технические характеристики

Соединитель негерметичный, климатического исполнения УХЛ, выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с² и механические удары до 5000 м/с².
