Назначение и область применения

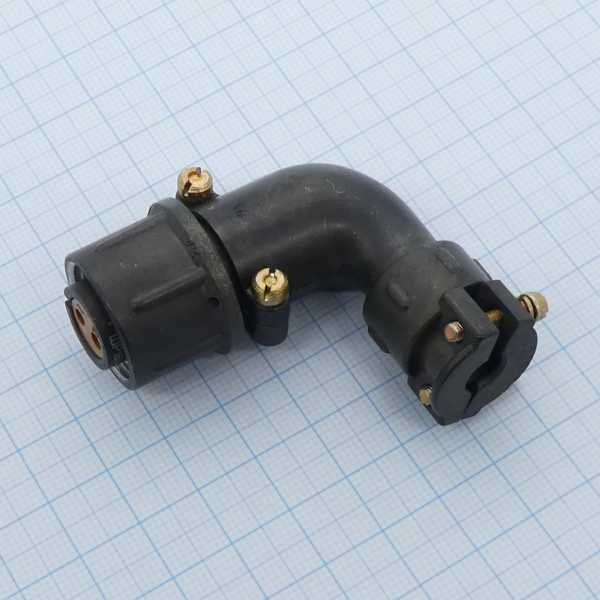

ШР16У2НШ5 — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надежного соединения электрических цепей в промышленной и радиоэлектронной аппаратуре. Изделие применяется в электронике, контрольно-измерительных приборах и промышленном оборудовании, где требуется стабильная передача сигналов и питающих напряжений в условиях повышенных механических нагрузок.

Розетка совместима с приборными вилками типа ШР16П2ЭШ5 или аналогами 2РТ, что обеспечивает взаимозаменяемость с распространенными компонентами аналогичного типоразмера. Благодаря угловому патрубку соединитель удобен для компактной прокладки кабеля в ограниченном пространстве, где прямой выход кабеля невозможен или нежелателен.

Расшифровка обозначения и конструктивные особенности

Обозначение ШР16У2НШ5 раскрывает ключевые параметры изделия:

• ШР — тип соединителя: цилиндрический низкочастотный;
• 16 — условный размер корпуса;
• У — угловой патрубок;
• 2 — количество контактов;
• Н — исполнение для неэкранированного кабеля;
• Ш — розетка гнездового типа;
• 5 — комбинация контактов: два контакта диаметром 1,5 мм.

Корпус изделия выполнен с учетом требований к механической прочности и устойчивости к внешним воздействиям. Соединитель негерметичный, с резьбовым сочленением и одношпоночной поляризацией, что исключает неправильное подключение ответной части. Покрытие контактов — никель, что подтверждается буквой Н в обозначении и обеспечивает стабильное переходное сопротивление и защиту от коррозии.

Электрические характеристики

Розетка рассчитана на рабочее напряжение до 850 В постоянного или переменного тока частотой до 3 МГц. Допустимый ток на контакт составляет до 10 А, при этом максимальный суммарный ток на соединитель — 20 А. Сопротивление изоляции не менее 5000 МОм, сопротивление контакта не более 2,5 мОм. Такие показатели обеспечивают стабильную работу в слаботочных и силовых цепях управления и питания.

Условия эксплуатации и надежность

Рабочий диапазон температур составляет от минус 60 до плюс 60 градусов Цельсия, с учетом перегрева контактов допускается кратковременное повышение до плюс 110 градусов Цельсия. Изделие предназначено для эксплуатации в условиях умеренного и холодного климата, что подтверждается климатическим исполнением УХЛ.

Соединитель устойчив к вибрационным нагрузкам в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также к многократным ударам с ускорением до 5000 метров на секунду в квадрате. Изделие сохраняет работоспособность при пониженном атмосферном давлении.

Ресурс эксплуатации составляет не менее 1000 часов наработки и 500 циклов сочленений и расчленений, что подтверждает долговечность конструкции и надежность контактной группы при многократных подключениях.

Особенности монтажа

Угловое исполнение патрубка позволяет размещать розетку в корпусах оборудования и распределительных шкафах с ограниченным внутренним объемом. Кабель выводится под углом относительно оси соединителя, что снижает механическое напряжение на месте заделки и упрощает трассировку жгутов. Резьбовое сочленение обеспечивает плотное и виброустойчивое соединение с ответной вилкой.
